十五、Canvas 详细版

郁子大约 35 分钟约 10511 字

（一）概述

Canvas 是 HTML5 的一个新标签，相当于一个画布，可以用来绘制丰富的图形，最终渲染在浏览器上
Canvas 标签本身不具备绘制图形的能力，配合 JavaScript 提供的 CanvasAPI，才能绘制图形，文本和图像，以及实现动画和交互
支持 2d 绘图，也支持 3d 绘图（WebGL）

1.Canvas绘制的图形是位图

放缩会导致图像失真，所以需要注意放缩比例的控制

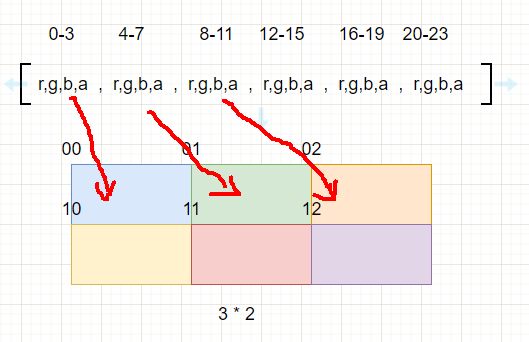

可以操作每一个点位的像素，进而实现高度自定义的图形绘制和动画效果
相当于 <img> 引入的图片，可以右键另存

2.Canvas绘制的内容不属于dom元素

通常比dom元素绘制的方式有更高的渲染能力
但也存在一些问题
- 无法在浏览器查看器中查找
- 无法支持鼠标监听（但可以通过其他方式实现类似的效果）

3.Canvas应用领域

可视化图表

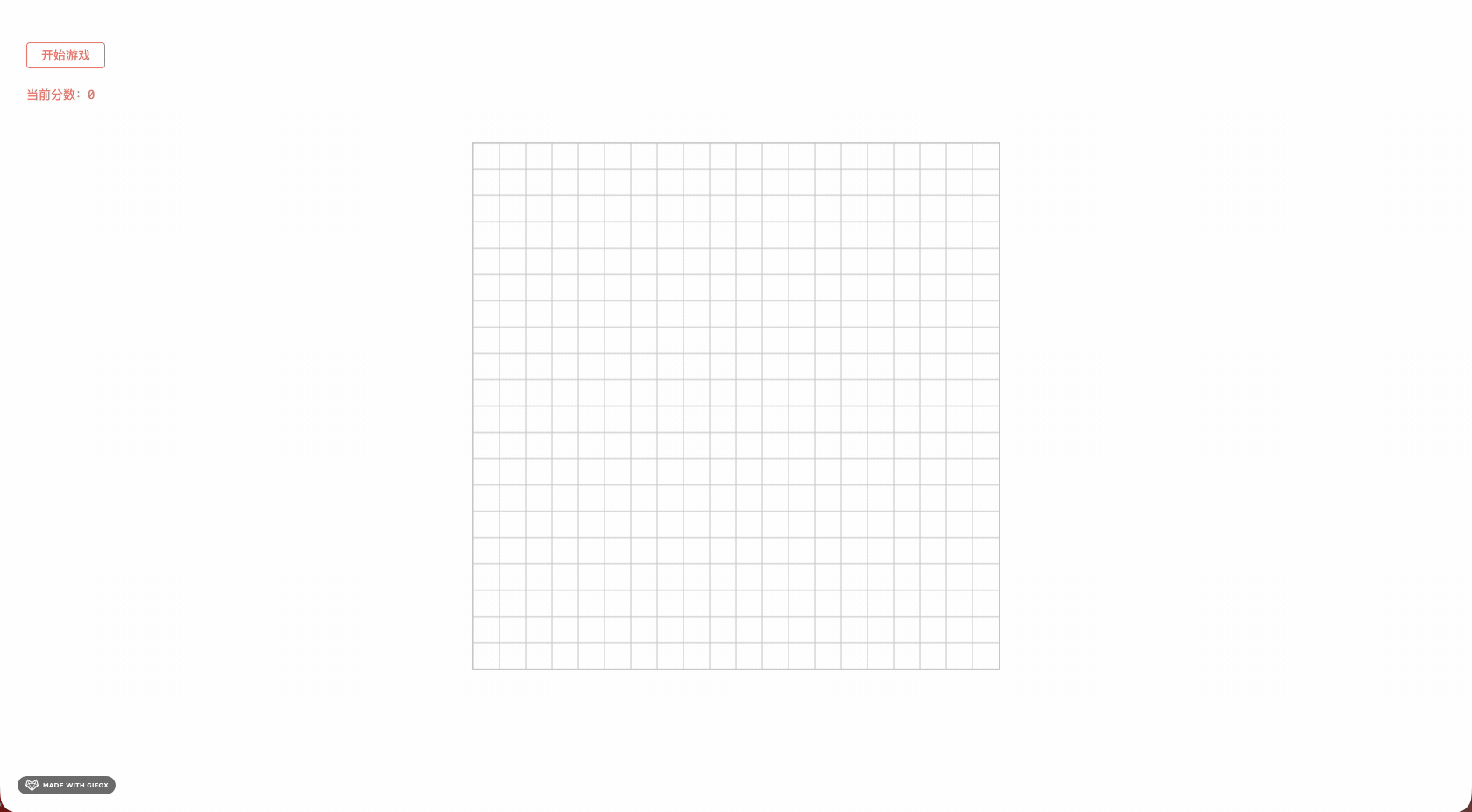

h5游戏制作
banner广告

（二）画布与画笔

1.创建画布和画笔

提供HTML标签 <canvas>
创建JS画布：Canvas对象 HTMLCanvasElement
创建JS画笔：Context对象 CanvasRenderingContext2D

2.提供canvas标签的方式

1）方式一：直接定义canvas标签

<canvas id="c1"></canvas>

<script>
  const canvas1 = document.querySelector("#c1");
  const context1 = canvas1.getContext("2d");
</script>

2）方式二：JS创建canvas标签

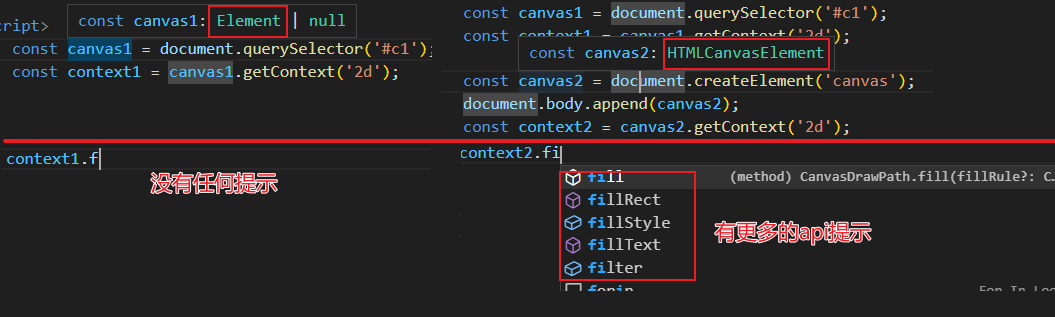

推荐，vscode有更友好的提示
使用JS方式创建canvas时，canvas对象(HTMLCanvasElement)和context对象(CanvasRenderingContext2D)都是具体的类型，vscode编码开发时，提示更加友好

3.canvas标签的版本检查

绝大多数的浏览器都支持canvas，但少数老版本的浏览器支持不佳（IE9-）

1）使用文本/图片替换canvas

浏览器不支持canvas，会显示标签中的文本或图片内容

<canvas id="c1">您的浏览器版本过低，不支持canvas，请升级浏览器或更换浏览器</canvas>

2）脚本检测

浏览器不支持canvas时，canvas对象没有getContext函数

if (!canvas2.getContext) {
  console.log("您的浏览器版本过低，不支持canvas，请升级浏览器或更换浏览器");
} else {
  // coding...
}

4.画布区域特点

canvas是一个行内元素
canvas可以使用 width 和 height 设置区域宽高
- 默认宽高：300*150
canvas可以使用 style 样式设置宽高
- 与 width 和 height 设置的效果有所不同

1）坐标系

每一个画布中都有一个坐标系统，画布的左上角为默认的 (0, 0) 原点

2）画布区域

可见的坐标系区域，使用 width 和 height 属性控制的区域
这个区域有多大，其包含的坐标系就有多大
- 画布/坐标系本身可以很大
- 但是页面上可见区域只会根据属性值展示
- 超出设定范围的坐标系中的图形将不可见

<!-- 定义400*400的坐标系 -->
<canvas id="c1" width="400" height="400"></canvas>

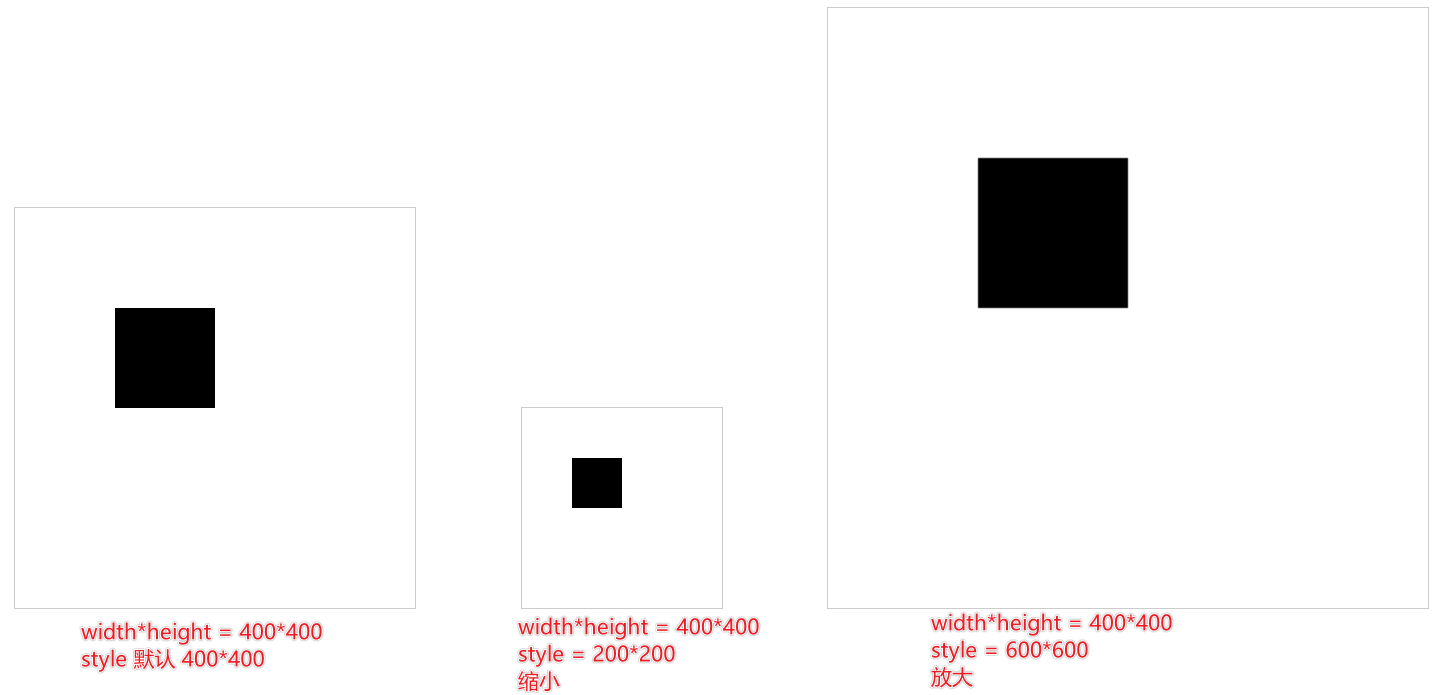

3）放置区域

使用 style 样式控制的区域大小，可理解为比例尺
画布区域中绘制的图形，最终会在放置区域中展示
默认情况下，放置区域与画布区域相同
放置区域如果比画布区域大/小，画布中的图形就会按比例放大/缩小（图像可能失真）

<style>
  canvas {
    border: 1px solid #ccc;
    margin-left: 100px;
  }
  #c2 {
    width: 200px;
    height: 200px;
  }
  #c3 {
    width: 600px;
    height: 600px;
  }
</style>

<canvas id="c1" width="400" height="400"></canvas>
<canvas id="c2" width="400" height="400"></canvas>
<canvas id="c3" width="400" height="400"></canvas>

<script>
  {
    const canvas = document.querySelector("#c1");
    const ctx = canvas.getContext("2d");
    ctx.fillRect(100, 100, 100, 100);
  }

  {
    const canvas = document.querySelector("#c2");
    const ctx = canvas.getContext("2d");
    ctx.fillRect(100, 100, 100, 100);
  }

  {
    const canvas = document.querySelector("#c3");
    const ctx = canvas.getContext("2d");
    ctx.fillRect(100, 100, 100, 100);
  }
</script>

（三）绘制图形

1.绘制矩形

可以绘制两种矩形，有三种方式
- 填充的矩形（实心矩形）
- 描边的矩形（空心矩形）

1）填充矩形

ctx.fillRect(x, y, width, height)

const ctx = canvas.getContext("2d");
ctx.fillRect(100, 100, 200, 100);

2）描边矩形

ctx.strokeRect(x, y, width, height)

const ctx = canvas.getContext("2d");
ctx.strokeRect(100, 100, 200, 100);

3）矩形路径

ctx.rect(x, y, width, height)
只是提供了一个规划，默认在页面上没有效果
需要配合 ctx.stroke()、ctx.fill() 来描边或填充

const ctx = canvas.getContext("2d");
ctx.rect(100, 100, 200, 100);
ctx.stroke();
ctx.fill();

使用 ctx.fillStyle 属性设置填充的颜色
使用 ctx.strokeStyle 属性设置描边颜色
使用 ctx.lineWidth 属性设置描边粗细

注意

一定要在绘制图形之前设置

const ctx = canvas.getContext("2d");
ctx.rect(100, 100, 200, 100);

ctx.fillStyle = "rgba(255, 0, 0, 0.8)";
ctx.strokeStyle = "#00f";
ctx.lineWidth = 10;
ctx.stroke();
ctx.fill();
// 代码至此，已经绘画完毕了

// ctx.fillStyle = 'red'; // 无效果

2.beginPath方法

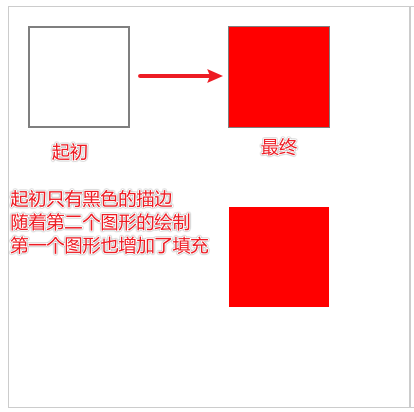

stroke() 或 fill() 默认会对之前所有绘制的路径进行统一处理

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.rect(20, 20, 100, 100);
  ctx.stroke();

  ctx.fillStyle = "#f00";
  ctx.strokeStyle = "#0f0";
  ctx.rect(20, 200, 100, 100);
  ctx.fill();
})();

当需要只对刚刚绘制的图形路径进行处理时，可以使用 ctx.beginPath() 方法
为不同部分的路径设置开关/分组，此时只对紧邻这组路径进行绘制

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.beginPath();
  ctx.strokeStyle = "#00f";
  ctx.lineWidth = 10;
  ctx.rect(20, 20, 100, 100);
  ctx.stroke();

  ctx.fillStyle = "#f00";
  ctx.strokeStyle = "#0f0";
  ctx.beginPath();
  ctx.rect(20, 200, 100, 100);
  ctx.fill();
  ctx.stroke();
})();

相关信息

一组路径可以有多个图形（线，弧，曲线，矩形等）
使用 fillRect()、 strokeRect() 不会有影响

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.strokeRect(20, 20, 100, 100);

  ctx.fillStyle = "#f00";
  ctx.fillRect(20, 200, 100, 100);
})();

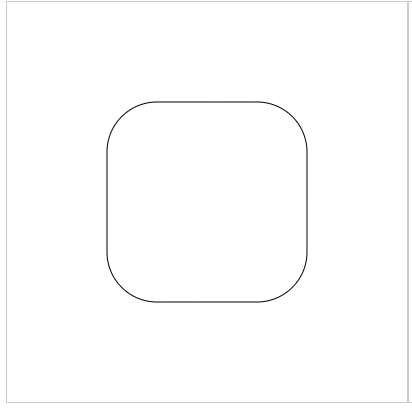

3.绘制圆角矩形

ctx.roundRect(x, y, width, height, r)

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");
  ctx.roundRect(100, 100, 200, 200, 50);
  ctx.stroke();
})();

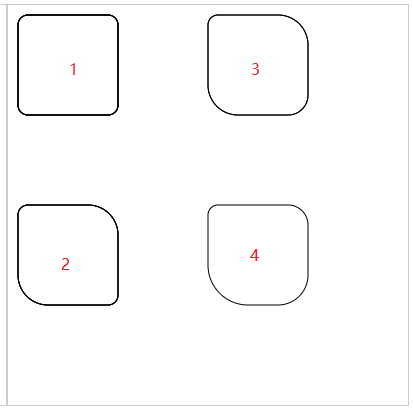

1）r 有多种写法，可以实现四个圆角单独设置

r: 10 | [10]
r: [10, 20] [top-left-and-bottom-right, top-right-and-bottom-left]
r: [10, 20, 30] [top-left, top-right-and-bottom-left, bottom-right]
r: [10, 20, 30, 40]

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");
  ctx.roundRect(10, 10, 100, 100, [10]);
  ctx.stroke();

  ctx.roundRect(10, 200, 100, 100, [10, 30]);
  ctx.stroke();

  ctx.roundRect(200, 10, 100, 100, [10, 30, 20]);
  ctx.stroke();

  ctx.roundRect(200, 200, 100, 100, [10, 20, 30, 40]);
  ctx.stroke();
})();

4.绘制直线&折线

1）概念

直线：两点之间的连线
折线：多条直线连接

2）绘制

使用 ctx.moveTo(x, y) 将画笔放置到指定的坐标位置（起始点）
使用 ctx.lineTo(x, y) 从上一个点绘制直线路径到指定的点
- 上一个点可以是moveTo指定的点
- 也可以是上一次lineTo指定的点
- 即：可以多个lineTo连续使用，形成折线

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.beginPath();
  ctx.moveTo(50, 50);
  ctx.lineTo(250, 50);
  ctx.stroke();

  ctx.beginPath();
  ctx.strokeStyle = "#00f";
  ctx.lineWidth = 10;
  ctx.moveTo(50, 200);
  ctx.lineTo(250, 200);
  ctx.stroke();
})();

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.moveTo(50, 50);
  ctx.lineTo(200, 50);
  ctx.lineTo(50, 200);
  ctx.stroke();
})();

5.线条API

1）ctx.lineWidth 属性

设置线条粗细

2）ctx.lineCap 属性

设置线条端点的样式（连接点、线帽）

属性值	含义	说明
butt	平的	默认，没有任何额外的效果
round	圆形	端点处增加了半圆，视觉效果上直线变长了
square	方形	端点处增加了矩形，视觉效果上直线变长了

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.beginPath();
  ctx.moveTo(50, 10);
  ctx.lineTo(50, 90);
  ctx.moveTo(250, 10);
  ctx.lineTo(250, 90);
  ctx.stroke();

  ctx.lineWidth = 10;
  ctx.strokeStyle = "#00f";
  ctx.beginPath();
  ctx.lineCap = "butt";
  ctx.moveTo(50, 30);
  ctx.lineTo(250, 30);
  ctx.stroke();

  ctx.beginPath();
  ctx.lineCap = "round";
  ctx.moveTo(50, 50);
  ctx.lineTo(250, 50);
  ctx.stroke();

  ctx.beginPath();
  ctx.lineCap = "square";
  ctx.moveTo(50, 70);
  ctx.lineTo(250, 70);
  ctx.stroke();
})();

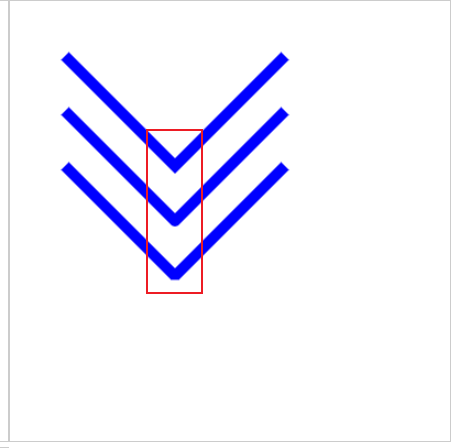

3）ctx.lineJoin 属性

设置折线连接处的样式

属性值	含义	说明
miter	尖角	默认，尖的
round	圆角	圆的
bevel	斜角	平的

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.lineWidth = 10;
  ctx.lineJoin = "miter";
  ctx.strokeStyle = "#00f";
  ctx.beginPath();
  ctx.moveTo(50, 50);
  ctx.lineTo(150, 150);
  ctx.lineTo(250, 50);
  ctx.stroke();

  ctx.lineWidth = 10;
  ctx.lineJoin = "round";
  ctx.strokeStyle = "#00f";
  ctx.beginPath();
  ctx.moveTo(50, 100);
  ctx.lineTo(150, 200);
  ctx.lineTo(250, 100);
  ctx.stroke();

  ctx.lineWidth = 10;
  ctx.lineJoin = "bevel";
  ctx.strokeStyle = "#00f";
  ctx.beginPath();
  ctx.moveTo(50, 150);
  ctx.lineTo(150, 250);
  ctx.lineTo(250, 150);
  ctx.stroke();
})();

4）ctx.miterLimit 属性

限制折线形成的尖角长短
- 当线条比较粗、折线夹角比较小时，lineJoin设置的miter效果形成的尖会比较长
- 可以利用该属性来控制尖角的长短

(() => {
  const canvas = document.createElement('canvas');
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext('2d');

  ctx.beginPath();
  ctx.moveTo(20, 100);
  ctx.lineTo(250, 100);
  ctx.stroke();

  ctx.lineWidth = 30;
  ctx.lineJoin = "miter"；
  ctx.strokeStyle = '#00f';
  ctx.beginPath();
  ctx.miterLimit = 0;
  ctx.moveTo(50, 50);
  ctx.lineTo(80, 100);
  ctx.lineTo(110, 50);
  ctx.stroke();

  ctx.beginPath();
  ctx.miterLimit = 1;
  ctx.moveTo(150, 50);
  ctx.lineTo(180, 100);
  ctx.lineTo(210, 50);
  ctx.stroke();
})();

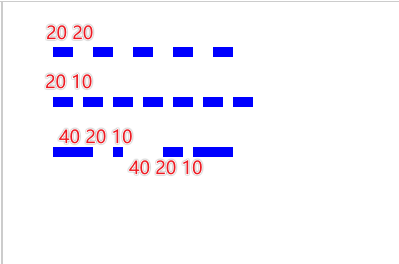

5）ctx.setLineDash(array) 方法

设置虚线
array 中可以放置多个数值，分别表示线段的长度和线段间留白的长度
[10]：线段长度（10）、留白长度（10）
[20, 10]：线段长度（20）、留白长度（10）
[10, 20, 30]：按照数组的数列，无限的延续下去
- 线段10 留白20 线段30 留白10 线段20 留白30 线段10 留白20 ......
- 相当于 [10, 20, 30, 10, 20, 30, 10, 20, 30, 10, 20, 30, ......]

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.lineWidth = 10;
  ctx.strokeStyle = "#00f";
  ctx.beginPath();
  ctx.setLineDash([20]);
  ctx.moveTo(50, 50);
  ctx.lineTo(250, 50);
  ctx.stroke();

  ctx.beginPath();
  ctx.setLineDash([20, 10]);
  ctx.moveTo(50, 100);
  ctx.lineTo(250, 100);
  ctx.stroke();

  ctx.beginPath();
  ctx.setLineDash([40, 20, 10]);
  ctx.moveTo(50, 150);
  ctx.lineTo(250, 150);
  ctx.stroke();
})();

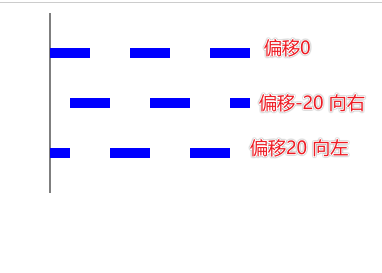

6）ctx.lineDashOffset 属性

设置虚线起始位置的偏移
- 正数值，向左偏移
- 负数值，向右偏移

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.beginPath();
  ctx.moveTo(50, 10);
  ctx.lineTo(50, 190);
  ctx.stroke();

  ctx.lineWidth = 10;
  ctx.strokeStyle = "#00f";
  ctx.beginPath();
  ctx.setLineDash([40]);
  ctx.moveTo(50, 50);
  ctx.lineTo(250, 50);
  ctx.stroke();

  ctx.beginPath();
  ctx.setLineDash([40]);
  ctx.lineDashOffset = -20;
  ctx.moveTo(50, 100);
  ctx.lineTo(250, 100);
  ctx.stroke();

  ctx.beginPath();
  ctx.setLineDash([40]);
  ctx.lineDashOffset = 20;
  ctx.moveTo(50, 150);
  ctx.lineTo(250, 150);
  ctx.stroke();
})();

6.清除画布

大多数情况下，当canvas配合js动画实现动画效果时
- 默认每一次都是在之前的基础上进行绘制
- 所以应该清除上一次的绘画效果，重新绘制

1）清除画布中的指定矩形区域

ctx.clearRect(x, y, width, height)
如果 width 和 height 等于画布宽高，就相当于清除整个画布，否则清除画布的一部分

注意

清除画布的本质是将指定的矩形区域，设置透明度为0，之前的路径依然存在
绘制新路径时需要配合 beginPath()，否则 stroke() 或 fill() 时之前的清除效果会重现

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  // 绘制横线
  ctx.lineWidth = 10;
  ctx.moveTo(0, 100);
  ctx.lineTo(400, 100);
  ctx.stroke();

  // 清除画布
  ctx.clearRect(0, 0, 400, 400);

  // 绘制竖线
  ctx.beginPath();
  ctx.moveTo(100, 0);
  ctx.lineTo(100, 400);
  ctx.stroke();
})();

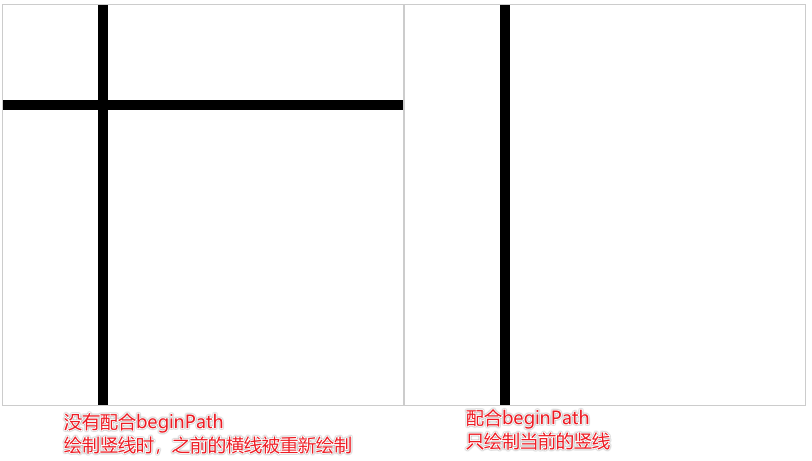

如果没有 beginPath()，绘制竖线的时候，之前的横线也会出现
如果有 beginPath()，只会绘制竖线，之前的横线不会重新绘制，实现永久擦除效果

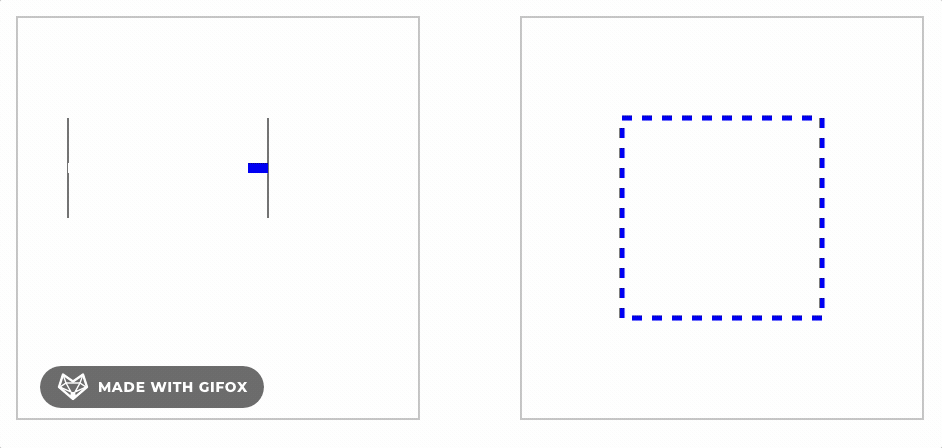

7.虚线小动画

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.beginPath();
  ctx.moveTo(50, 100);
  ctx.lineTo(50, 200);
  ctx.moveTo(250, 100);
  ctx.lineTo(250, 200);
  ctx.stroke();

  ctx.lineWidth = 10;
  ctx.strokeStyle = "#00f";
  ctx.setLineDash([200]);
  ctx.lineDashOffset = 200;

  function move() {
    ctx.clearRect(50, 145, 200, 10);
    ctx.beginPath();
    ctx.lineDashOffset -= 1;
    ctx.moveTo(50, 150);
    ctx.lineTo(250, 150);
    ctx.stroke();

    if (ctx.lineDashOffset == -200) {
      ctx.lineDashOffset = 200;
    }
    requestAnimationFrame(move);
  }
  requestAnimationFrame(move);
})();

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.lineWidth = 5;
  ctx.strokeStyle = "#00f";
  ctx.setLineDash([10]);

  function move() {
    ctx.clearRect(0, 0, 400, 400);
    ctx.beginPath();
    ctx.lineDashOffset += 1;
    ctx.rect(100, 100, 200, 200);
    ctx.stroke();

    requestAnimationFrame(move);
  }
  requestAnimationFrame(move);
})();

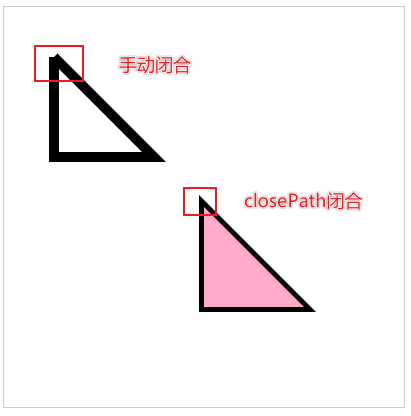

8.closePath方法

多个连续线条围合的区域，可以使用 fill() 进行填充
如果需要首尾节点自动闭合，可以使用 ctx.closePath() 方法

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.lineWidth = 10;
  ctx.fillStyle = "#fac";
  ctx.moveTo(100, 100);
  ctx.lineTo(100, 200);
  ctx.lineTo(200, 200);
  // ctx.lineTo(100, 100); // 手动闭合
  ctx.closePath();
  ctx.stroke();
  ctx.fill();
})();

9.绘制圆弧

1）arc(x, y, r, startAngle, endAngle[, dir])

x，y：圆点坐标
r：半径
startAngle：起始点的角度
- 默认圆点所在的x轴右侧半径长度的位置为绘制的起始点，即：0度点/3点钟方向
- 角度方向是顺时针
endAngle：结束点的角度
dir：绘制方向
- false 顺时针，默认
- true 逆时针
- 可缺省

警告

设计圆弧时，用的是角度
传递参数时，传递的是弧度
1弧度：弧长等于半径的圆弧所对应的角度（r）
1(角度) = Math.PI / 180(弧度)
360(角度) = Math.PI * 2

(() => {

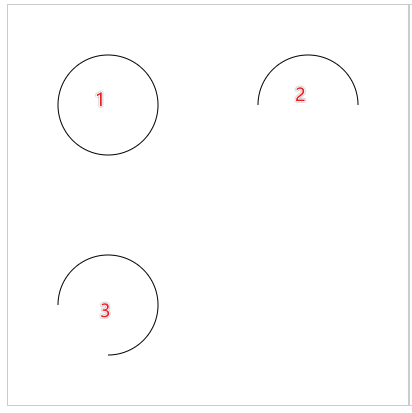

  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.beginPath();
  ctx.arc(100, 100, 50, 0, Math.PI * 2);
  ctx.stroke();

  ctx.beginPath();
  ctx.arc(300, 100, 50, 0, Math.PI, true);
  ctx.stroke();

  ctx.beginPath();
  ctx.arc(100, 300, 50, Math.PI / 2, Math.PI, true);
  ctx.stroke();
})();

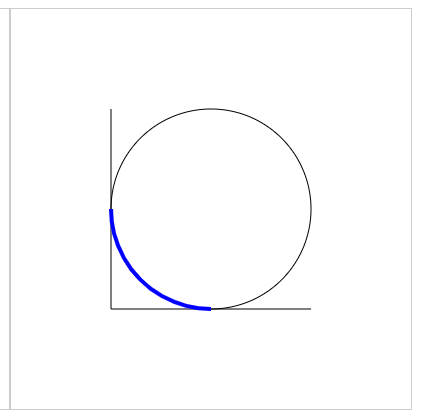

2）arcTo(x1, y1, x2, y2, r)

是由3个控制点实现圆弧的绘制
- 第一个点：moveTo 或上一次图形结束的点，不需要通过参数设置
- 第二个点：(x1, y1)
- 第三个点：(x2, y2)
按照 1 -> 2 -> 3 的顺序进行连线，两条线会形成一个夹角
根据r绘制圆弧，保证与两个线条相切
- 半径越大，圆弧与两条线围合的区域（左下角）越大

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.beginPath();
  ctx.moveTo(100, 100);
  ctx.lineTo(100, 300);
  ctx.lineTo(300, 300);
  ctx.stroke();

  ctx.beginPath();
  ctx.arc(200, 200, 100, 0, Math.PI * 2);
  ctx.stroke();

  ctx.beginPath();
  ctx.lineWidth = 4;
  ctx.strokeStyle = "#00f";
  ctx.moveTo(100, 200);
  ctx.arcTo(100, 300, 200, 300, 100);
  ctx.stroke();
})();

10.绘制椭圆

1）ctx.ellipse(x, y, rx, ry, rotate, startAngle, endAngle[, dir])

x, y：圆点坐标
rx, ry：x轴半径和y轴半径
rotate：x轴旋转角度（顺时针方向）
startAngle：起始点角度默认0度（三点钟方向）
endAngle：终点角度
dir：绘制方向
- false 顺时针
- true 逆时针

(() => {

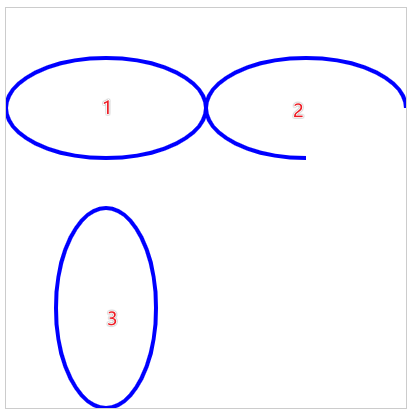

  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");
  ctx.lineWidth = 4;
  ctx.strokeStyle = "#00f";

  ctx.beginPath();
  ctx.ellipse(100, 100, 100, 50, 0, 0, Math.PI * 2);
  ctx.stroke();

  ctx.beginPath();
  ctx.ellipse(300, 100, 100, 50, 0, 0, Math.PI / 2, true);
  ctx.stroke();

  ctx.beginPath();
  ctx.ellipse(100, 300, 100, 50, Math.PI / 2, 0, Math.PI * 2);
  ctx.stroke();
})();

11.绘制曲线

1）概念

canvas提供了一种绘制曲线的方式：贝塞尔曲线
- 二次贝塞尔曲线
- 三次贝塞尔曲线

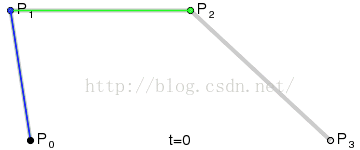

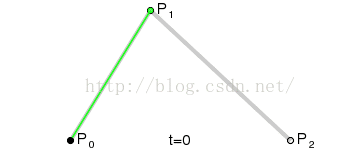

2）原理

有一个起点和终点
在两点中间，有多个控制点
- 有一个控制点，称为二次贝塞尔曲线
- 有两个控制点，称为三次贝塞尔曲线
- 控制点越多，曲线越精细
- 控制点位置不受起终点影响

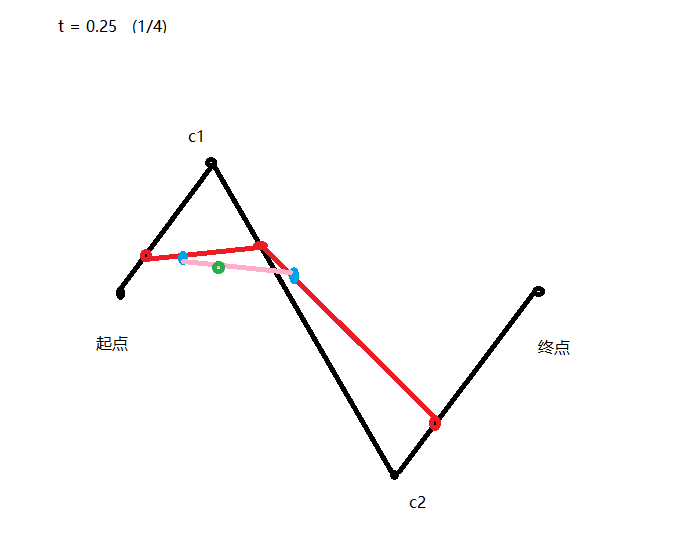

起点 -> 经过控制点 -> 终点依次连线（第一批线段）
提供一个参数t，在 [0, 1] 范围内变化
每一个t都存在以下情况：
- 在任意线段中，从起点到终点，存在一个中间点，使得 前部分线段 / 整条线段 = t
- 对每条线段的这些点，再一次连接（第二批线段，比第一批少一条）
- 在第二批线段中，依然存在符合比例t的那些点
- 重复之前连线、找点的操作
- 直到找到最后一个点，就是这段贝塞尔曲线在当前比例t时曲线上的点
当t在0-1范围变化时，每次都会有一个这样的点，这些点连接后就形成了贝塞尔曲线

3）绘制二次贝塞尔曲线

ctx.quadraticCurveTo(cx1, cy1, ex, ey)
cx1, cy1：控制点坐标
ex, ey：终点坐标
起点的坐标是moveTo设置，或者是上一次绘图的结尾点

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.fillStyle = "#f00";
  ctx.beginPath();
  ctx.arc(50, 200, 4, 0, Math.PI * 2);
  ctx.fill();
  ctx.beginPath();
  ctx.arc(100, 100, 4, 0, Math.PI * 2);
  ctx.fill();
  ctx.beginPath();
  ctx.arc(250, 200, 4, 0, Math.PI * 2);
  ctx.fill();

  ctx.beginPath();
  ctx.moveTo(50, 200);
  ctx.quadraticCurveTo(100, 100, 250, 200);
  ctx.stroke();
})();

相关信息

移动控制点，可以改变曲线的形状

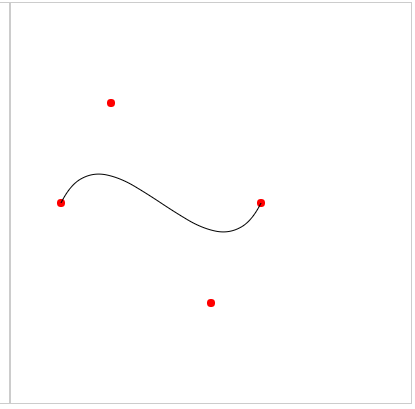

4）绘制三次贝塞尔曲线

bezierCurveTo(cx1, cy1, cx2, cy2, ex, ey)

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.fillStyle = "#f00";
  ctx.beginPath();
  ctx.arc(50, 200, 4, 0, Math.PI * 2);
  ctx.fill();
  ctx.beginPath();
  ctx.arc(100, 100, 4, 0, Math.PI * 2);
  ctx.fill();
  ctx.beginPath();
  ctx.arc(200, 300, 4, 0, Math.PI * 2);
  ctx.fill();
  ctx.beginPath();
  ctx.arc(250, 200, 4, 0, Math.PI * 2);
  ctx.fill();

  ctx.beginPath();
  ctx.moveTo(50, 200);
  ctx.bezierCurveTo(100, 100, 200, 300, 250, 200);
  ctx.stroke();
})();

12.绘制文本

1）ctx.fillText(textStr, x, y[, maxWidth])

绘制填充文本
textStr：文本内容
x, y：文本位置（坐标）
maxWidth：可选，设置文本最大宽度
- 如果 文本宽度 > 最大宽度 就会放缩，压缩在 maxWidth 范围内

2）ctx.strokeText()

绘制描边文本（镂空）

3）ctx.font

设置文本样式（粗体、斜体、大小、字体）

警告

必须设置字体，否则其他样式无效

(() => {

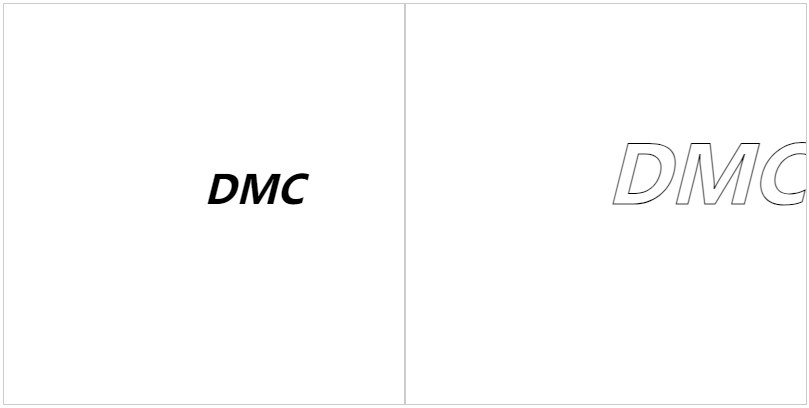

  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.font = "bold italic 40px sans-serif";
  ctx.fillText("DMC", 200, 200);
})();

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.font = "bold italic 80px sans-serif";
  ctx.strokeText("DMC", 200, 200, 500);
})();

4）ctx.textAlign

设置基于锚点水平位置
left
center
right

5）ctx.textBaseline

设置基于锚点的垂直位置
bottom
middle
top

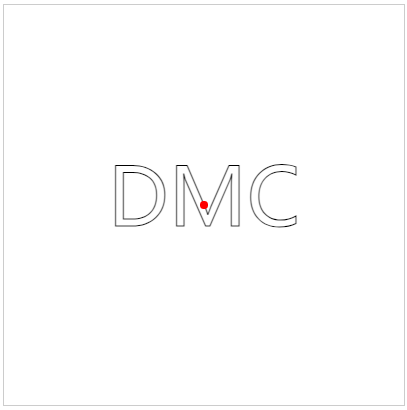

6）ctx.measureText(text)

对文本相关盒子尺寸进行预估
返回一个对象，包含文本宽度、字符间距、边距等属性值

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.textAlign = "center";
  ctx.font = "80px sans-serif";
  ctx.textBaseline = "middle";
  ctx.strokeText("DMC", 200, 200, 500);

  const obj = ctx.measureText("DMC");
  console.log(obj);

  ctx.beginPath();
  ctx.fillStyle = "#f00";
  ctx.arc(200, 200, 4, 0, Math.PI * 2);
  ctx.fill();
})();

（四）使用图像

在canvas中引入其他图片

1.基本使用

1）图片源

Image对象，对应img标签
- 可以是图片的路径
- 也可以是图片的base64
video对象
canvas对象

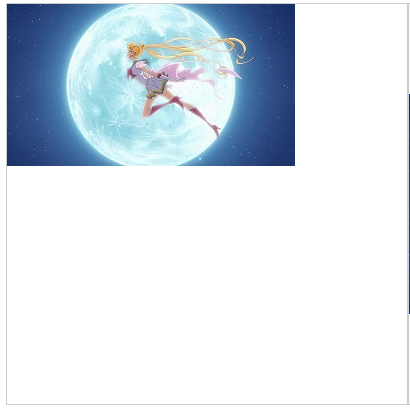

2）ctx.drawImage(imgSource, x, y)

引入图片
x, y：在canvas画布中放置的起始坐标位置
会按照图像原大小展示，超出画布可视区域部分将不可见

ctx.drawImage(img, 0, 0);

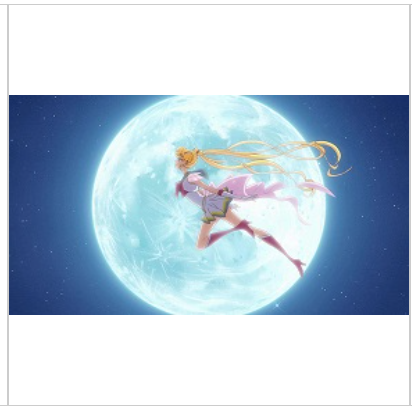

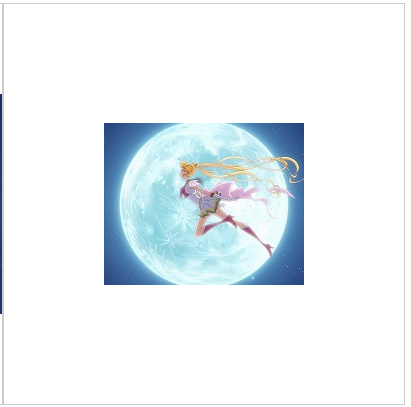

3）ctx.drawImage(imgSource, x, y, width, height)

width, height：图像展示的大小（缩放处理）

ctx.drawImage(img, 0, 90, 400, 220);

4）ctx.drawImage(imgSource, x1, y1, w1, h1, x2, y2, w2, h2)

x1, y1, w1, h1：图像的截图区域，此时基于图像的坐标系
x2, y2, w2, h2：画布展示区域

ctx.drawImage(img, 44, 0, 200, img.height, 100, (400 - img.height) / 2, 200, img.height);

警告

使用图片源时，要确保图片加载完成，建议在 img.onload 事件中使用图片源

const img = new Image();
img.src = "../img/01.png";
img.onload = function () {
  ctx.drawImage(img, 0, 0);
};

2.图像与动画

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const img = new Image();
  img.src = "../imgs/02.png";
  img.onload = function () {
    let i = 0;
    function show() {
      ctx.clearRect(0, 0, 400, 400);
      ctx.drawImage(img, i * 94, 0, 94, img.height, 0, 0, 94, img.height);
      i++;
      if (i == 5) {
        i = 0;
      }
    }
    setInterval(show, 100);
  };
})();

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const img = new Image();
  img.src = "../imgs/02.png";
  img.onload = function () {
    let i = 0;
    let j = 0;
    function show() {
      ctx.clearRect(0, 0, 400, 400);
      ctx.drawImage(img, i * 94, 0, 94, img.height, j * 10, 0, 94, img.height);
      i++;
      j++;
      if (i == 5) {
        i = 0;
      }
      if (j * 10 >= canvas.width) {
        j = 0;
      }
    }
    setInterval(show, 100);
  };
})();

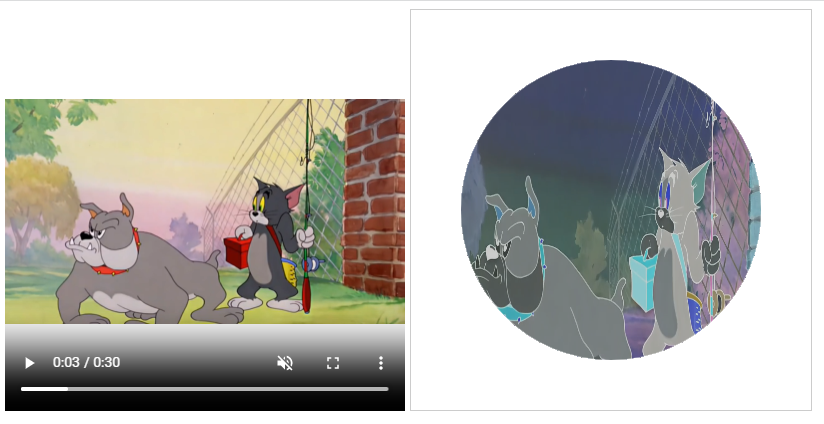

3.视频图像

在视频播放中，抓取当前帧作为图像，引入canvas

<video src="../img/01.mp4" controls width="400" height="400" muted></video>

<script>
  (() => {
    const canvas = document.createElement("canvas");
    canvas.width = 400;
    canvas.height = 400;
    document.body.append(canvas);

    const ctx = canvas.getContext("2d");

    const video = document.querySelector("video");
    video.addEventListener("play", function () {
      draw();
    });

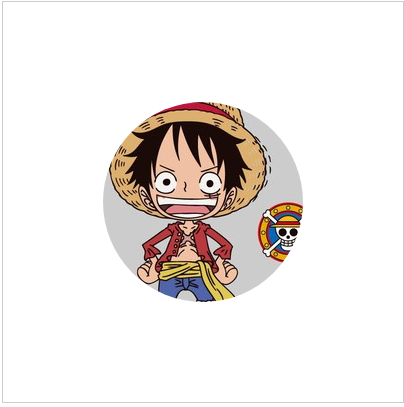

    ctx.arc(200, 200, 150, 0, Math.PI * 2);
    // ctx.filter = "blur(5px)";
    // ctx.filter = 'invert(0.8)';
    // ctx.clip();

    function draw() {
      ctx.clearRect(0, 0, 400, 400);
      ctx.drawImage(video, 0, 0, 400, 400);
      requestAnimationFrame(draw);
    }
  })();
</script>

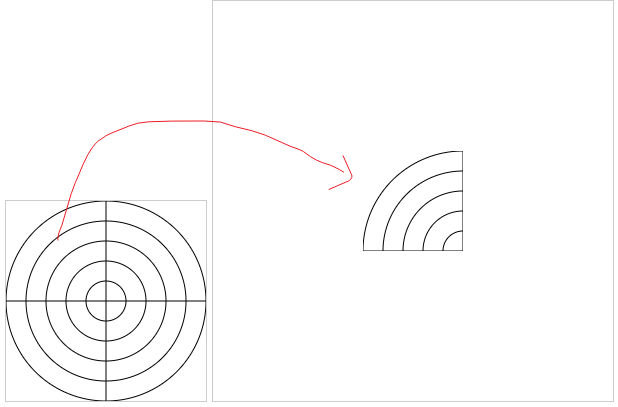

4.Canvas图像

1）Canvas引入

canvas本身也是一个图像
可以作为图像源，引入另一个canvas画布

let canvas1;
(() => {
  canvas1 = document.createElement("canvas");
  canvas1.width = 200;
  canvas1.height = 200;
  document.body.append(canvas1);

  const ctx = canvas1.getContext("2d");

  // 同心圆
  for (let i = 1; i <= 5; i++) {
    ctx.beginPath();
    ctx.arc(100, 100, 20 * i, 0, Math.PI * 2);
    ctx.stroke();
  }

  ctx.beginPath();
  ctx.moveTo(0, 100);
  ctx.lineTo(200, 100);
  ctx.stroke();

  ctx.beginPath();
  ctx.moveTo(100, 0);
  ctx.lineTo(100, 200);
  ctx.stroke();
})();

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.drawImage(canvas1, 0, 0, 100, 100, 150, 150, 100, 100);
})();

2）Canvas下载

右键另存
编程式下载

(() => {
  const btn = document.querySelector("button");
  btn.onclick = function () {
    const url = canvas1.toDataURL();
    const a = document.createElement("a");
    a.href = url;
    a.download = "canvas画布";
    a.click();
  };
})();

相关信息

toDataURL() 默认生成 png 格式
可以通过传参指定图片格式 toDataURL('image/jpeg')

如果canvas中的图像来自于其他路径的图像源（img、video）
- 可能存在同源问题，画布会被污染
解决方案
- 设置同源策略 img.crossOrigin = 'anonymous';
- 服务器启动代码，不能使用浏览器直接打开文件

let canvas3;
(() => {
  const canvas = document.createElement("canvas");
  canvas3 = canvas;
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const img = new Image();
  img.crossOrigin = "anonymous";
  img.src = "../imgs/01.png";
  img.onload = function () {
    ctx.drawImage(img, 0, 0);
  };
})();

(() => {
  const btn = document.querySelectorAll("button")[1];
  btn.onclick = function () {
    const url = canvas3.toDataURL();
    const a = document.createElement("a");
    a.href = url;
    a.download = "canvas画布";
    a.click();
  };
})();

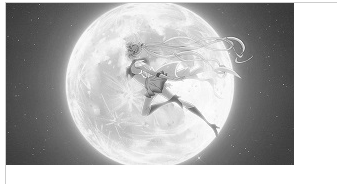

5.图像像素处理

JS中提供了ImageData对象
包含了某一个区域内的像素值
- imageData.width：横向有多少个像素
- imageData.height：纵向有多少个像素
- imageData.data：array，包含区域内所有的像素值（rgba值）
  - array 是一个一维数组，每4个位置表示一个像素值
  - [r1,g1,b1,a1,r2,g2,b2,a2,r3,g3,b3,a3,...]
(x, y) 像素的值为 (imageData.width * 4) * y + x * 4 + 0/1/2/3
- imageData.width _ 4 _ y：横向像素总的值 * 多少行
- x * 4：找到 (x, y) 对应的 r, g, b, a 在 data 数组中的位置
- 0/1/2/3：找到对应的 r/g/b/a 颜色通道值

1）ctx.getImageData(x, y, width, height)

获得画布中指定区域的ImageData对象（像素值）
获得ImageData对象后，就可以通过其获得每一个像素的值，也可以设置每一个像素的值
设置之后默认不会生效，还需要重新设置画布的ImageData

2）ctx.putImageData(imageData, x, y)

重新设置画布指定区域的像素值（灰度设置、反色设置等）
(x, y) 是重新设置后图像所在位置，可以设置错位效果

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const img = new Image();
  img.src = "../img/01.png";
  img.onload = function () {
    ctx.drawImage(img, 0, 0);

    const imageData = ctx.getImageData(0, 0, 400, 400);
    for (let i = 0; i < imageData.data.length; i += 4) {
      const r = imageData.data[i];
      const g = imageData.data[i + 1];
      const b = imageData.data[i + 2];
      const a = imageData.data[i + 3];

      // 灰度
      const avg = (r + g + b) / 3;
      imageData.data[i] = avg;
      imageData.data[i + 1] = avg;
      imageData.data[i + 2] = avg;

      // 仅对红色通道设置灰度
      // imageData.data[i] = r;
      // imageData.data[i + 1] = r;
      // imageData.data[i + 2] = r;

      // 相反色
      // imageData.data[i] = 255 - r;
      // imageData.data[i + 1] = 255 - g;
      // imageData.data[i + 2] = 255 - b;

      // 仅对红绿差距明显的位置，减少红色增加绿色（对应值互换）
      // if (r - g > 30) {
      //   imageData.data[i] = g;
      //   imageData.data[i + 1] = r;
      // }
    }

    ctx.putImageData(imageData, 0, 0);
  };
})();

相关信息

可以使用外部图像，但要通过ImageData对其进一步处理时，会存在跨域问题
使用服务器模式启动即可
如果还是无效，可以设置 img.cross-origin = "anonymous"

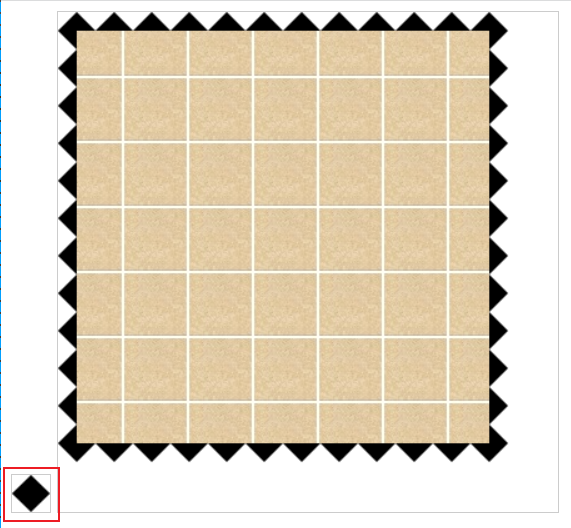

6.图像填充

可以将引入图像作为填充背景、描边背景
图像源可以有多种：img、canvas、video、......

1）ctx.createPattern(imgSource, repetition)

创建一个图案对象，CanvasPattern对象
- imgSource：图像源
- repetition：重复机制
  - repeat
  - repeat-x
  - repeat-y
  - no-repeat
  - 类型为 String | null ，不能不传（undefined）

2）设置背景

填充背景：ctx.fillStyle = pattern;
描边背景：ctx.strokeStyle = pattern;

let bgCanvas;

(() => {
  bgCanvas = document.createElement("canvas");
  bgCanvas.width = 30;
  bgCanvas.height = 30;
  document.body.append(bgCanvas);

  const ctx = bgCanvas.getContext("2d");

  // 绘制一个菱形
  ctx.moveTo(0, 15);
  ctx.lineTo(15, 0);
  ctx.lineTo(30, 15);
  ctx.lineTo(15, 30);
  ctx.closePath();
  ctx.fill();
})();

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const img = new Image();
  img.src = "../img/03.png";
  img.onload = function () {
    const pattern = ctx.createPattern(img, "repeat");
    const pattern2 = ctx.createPattern(bgCanvas, "");

    ctx.lineWidth = 30;
    ctx.strokeStyle = pattern2;
    ctx.fillStyle = pattern;
    ctx.rect(15, 15, 330, 330);
    ctx.stroke();
    ctx.fill();
  };
})();

相关信息

图案平铺的样式都是基于画布坐标系的原点开始计算的，不是基于绘制的路径坐标系位置
所以在横向平铺、纵向平铺和不平铺的情况下，有可能画布中央的图形无法显示完整图形效果（可能有裁剪）

（五）图像裁剪

1.ctx.clip()

将clip前给出的路径设置为裁剪路径
之后绘制的图形只会在裁剪路径中展示
对之前绘制的图形没有影响

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const img = new Image();
  img.src = "../img/04.png";
  img.onload = function () {
    // 设置裁剪路径
    ctx.beginPath();
    ctx.arc(200, 200, 100, 0, Math.PI * 2);
    ctx.clip();

    // 裁剪的图形
    ctx.drawImage(img, 200 - img.width / 2, 200 - img.height / 2);
  };
})();

2.ctx.clip(rule)

nonzero：默认值，非零环绕路径
evenodd：奇偶环绕路径

相关信息

在绘制裁剪路径的时候，有些路径区域可能会被重复绘制（包含、相交）

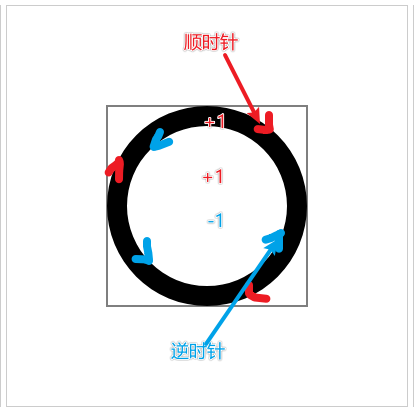

1）非零环绕

顺时针绘制经过路径区域，数量 + 1
逆时针绘制经过路径，数量 - 1
路径区域最终经过的数量为0，就不裁剪（不可见）

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");
  ctx.strokeRect(100, 100, 200, 200);

  ctx.beginPath();
  // 顺时针
  ctx.arc(200, 200, 100, 0, Math.PI * 2, false);
  // 逆时针
  ctx.arc(200, 200, 80, 0, Math.PI * 2, true);
  ctx.clip("nonzero");

  ctx.fillRect(100, 100, 200, 200);
})();

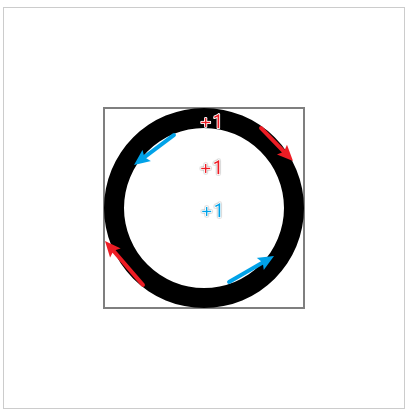

2）奇偶环绕

不分顺时针和逆时针，只要绘制路径经过区域，数量 + 1
最终奇数裁剪（可见），偶数不裁剪（不可见）

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");
  ctx.strokeRect(100, 100, 200, 200);

  ctx.beginPath();
  // 顺时针
  ctx.arc(200, 200, 100, 0, Math.PI * 2, false);
  // 顺时针
  ctx.arc(200, 200, 80, 0, Math.PI * 2, false);
  ctx.clip("evenodd");

  ctx.fillRect(100, 100, 200, 200);
})();

（六）图像合成

将前后图形合成一个图形
使用 ctx.globalCompositeOperation 属性设置合成机制
需要在前后两个图形中间设置

相关信息

前后图形指的是代码绘制图形的先后顺序

1.路径（形状）合成

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");
  // 前(原)图形
  ctx.beginPath();
  ctx.fillStyle = "#f00";
  ctx.fillRect(50, 50, 200, 200);

  ctx.globalCompositeOperation = "???";

  // 后(新)图形
  ctx.beginPath();
  ctx.fillStyle = "#0f0";
  ctx.fillRect(150, 150, 200, 200);
})();

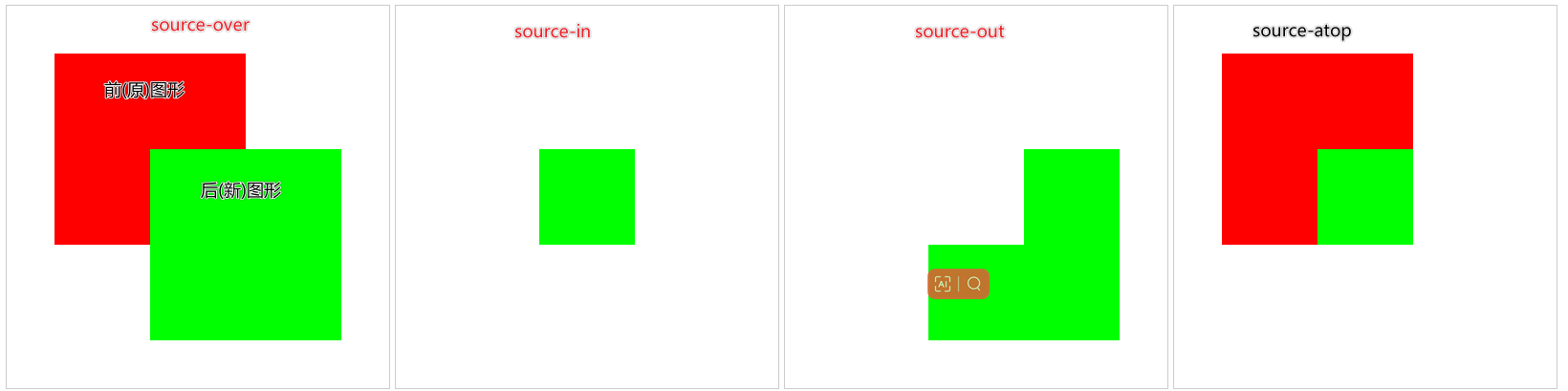

1）以前面图形为主导

属性	说明
source-over	默认，前后图形都展示，重叠部分展示后面的图形
source-in	只展示后面的图形，展示与前面图形重叠的部分
source-out	只展示后面的图形，展示与前面图形不重叠的部分
source-atop	展示前面的图形，后面的图形只展示与前面图形重叠的部分

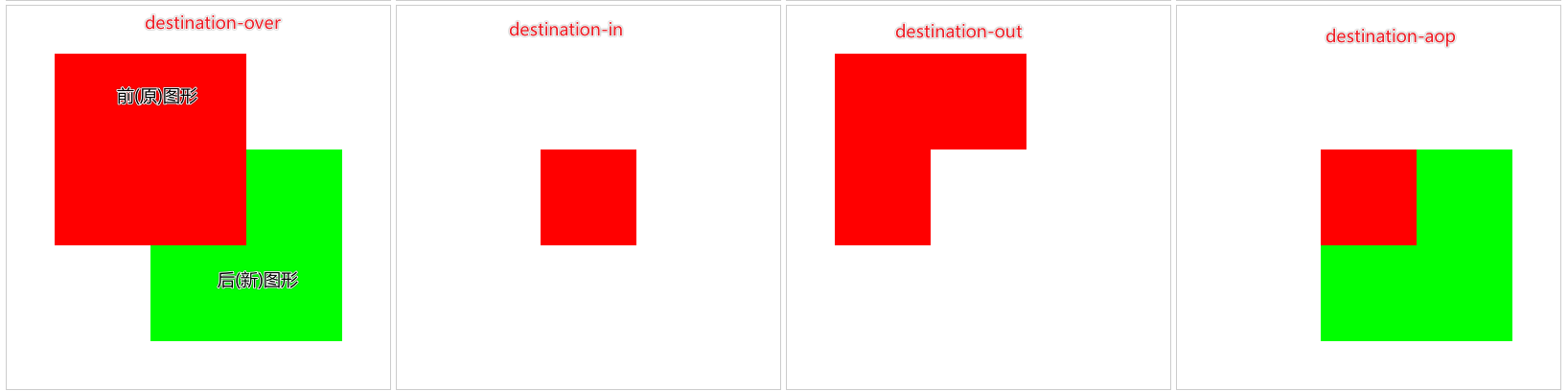

2）以后面图形为主导

属性	说明
destination-over	默认，前后图形都展示，重叠部分展示前面的图形
destination-in	只展示前面的图形，展示与后面图形重叠的部分
destination-out	只展示前面的图形，展示与后面图形不重叠的部分
destination-atop	展示后面的图形，前面的图形只展示与后面图形重叠的部分

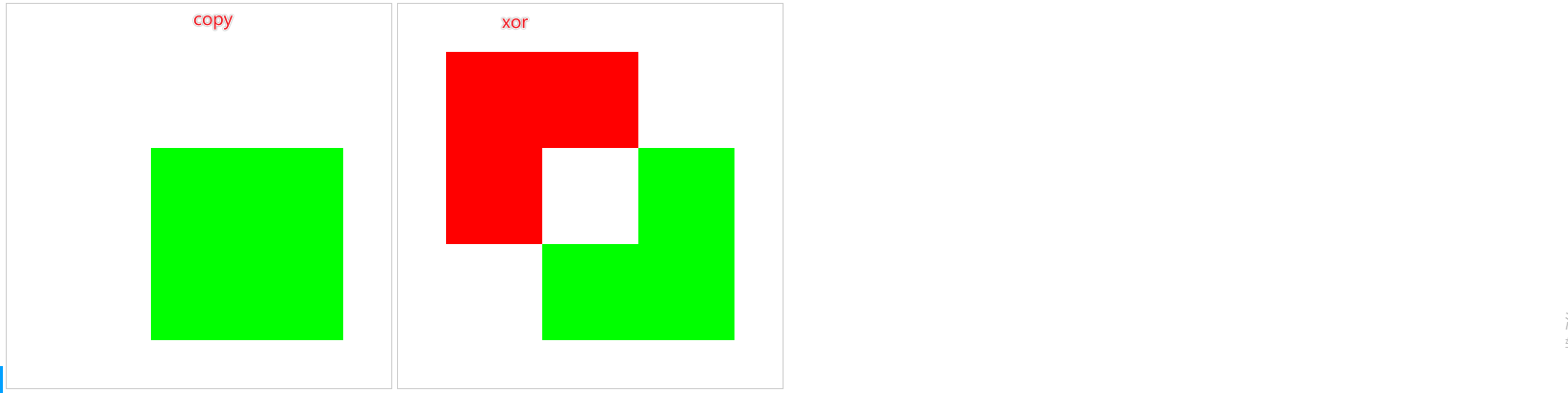

3）以重叠部分为主导

属性	说明
copy	后面的图形覆盖前面的图形（前面的图形没了）
xor	展示前后两个图形非重叠的部分

2.颜色合成

关注的是颜色的混合
图形的形状没有变化

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const img1 = new Image();
  img1.src = "../imgs/05.png";
  img1.onload = function () {
    ctx.drawImage(img1, 200 - img1.width / 2, 200 - img1.height / 2);

    // 必须放在img1加载之后，或者img2加载之前，确保页面上有了img1之后才能设置合成机制
    ctx.globalCompositeOperation = "multiply";
  };

  const img2 = new Image();
  img2.src = "../imgs/04.png";
  img2.onload = function () {
    ctx.drawImage(img2, 200 - img2.width / 2, 200 - img2.height / 2);
  };
})();

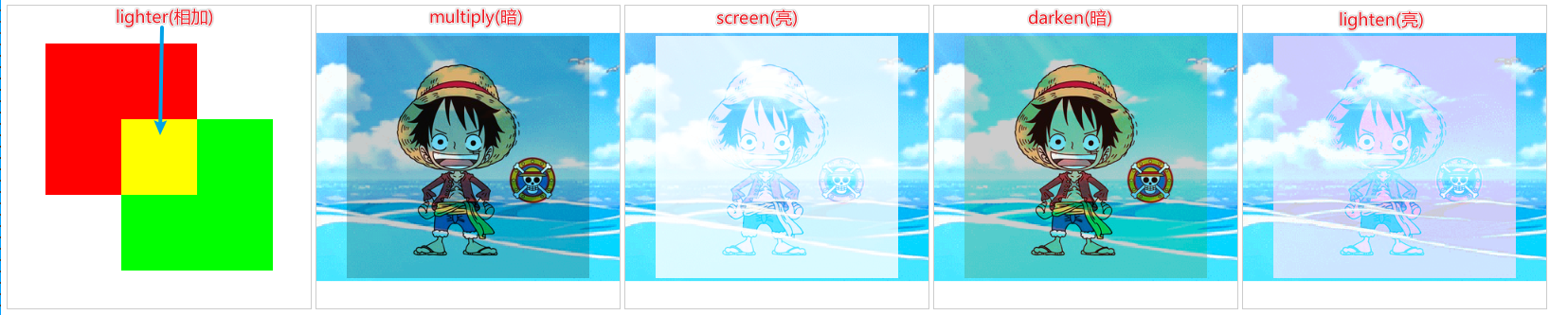

属性	说明
lighter	重叠部分的颜色相加
multiply	整体偏暗，同一个像素的颜色计算后的颜色值越接近白色则显示原色，越接近黑色则显示黑色
screen	整体偏亮，同一个像素的颜色计算后的颜色值越接近黑色则显示原色，越接近白色则显示白色
darken	整体偏暗，同一个像素的颜色，取暗色的色值（二者取一，无计算）
lighten	整体偏亮，同一个像素的颜色，取亮色的色值（二者取一，无计算）

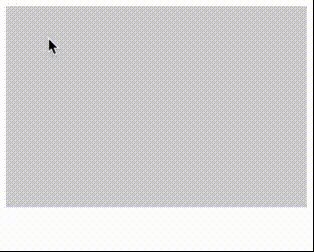

3.刮刮乐效果

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
    <style>
      canvas {
        border: 1px solid #ccc;
        margin-right: 5px;
        position: absolute;
      }

      img {
        width: 300px;
        height: 200px;
        background-color: #fdd;
        text-align: center;
        line-height: 200px;
        font-size: 66px;
        position: absolute;
        user-select: none;
      }
    </style>
  </head>

  <body>
    <img src="../imgs/04.png" />
    <script>
      (() => {
        const canvas = document.createElement("canvas");
        canvas.width = 300;
        canvas.height = 200;
        document.body.append(canvas);

        const ctx = canvas.getContext("2d");

        ctx.beginPath();
        ctx.fillStyle = "#ccc";
        ctx.fillRect(0, 0, 300, 200);

        ctx.globalCompositeOperation = "destination-out";

        ctx.beginPath();
        ctx.strokeStyle = "#fff";
        ctx.lineWidth = 20;
        ctx.lineCap = "round";
        ctx.lineJoin = "round";

        canvas.onmousedown = function (e) {
          ctx.moveTo(e.offsetX, e.offsetY);

          canvas.onmousemove = function (e) {
            ctx.lineTo(e.offsetX, e.offsetY);
            ctx.stroke();
          };

          canvas.onmouseup = canvas.onmouseout = function () {
            canvas.onmousemove = null;
            canvas.onmouseout = null;
          };
        };
      })();
    </script>
  </body>
</html>

（七）颜色渐变

1.线性渐变

1）ctx.createLinearGradient(x0, y0, x1, y1)

创建线性渐变对象，CanvasGradient对象
(x0, y0) 和 (x1, y1) 是两个点
会按照两点的连线方向渐变（横向、纵向、斜向）

注意

渐变中的两个点是基于坐标系的，需要考虑渐变区域与图形区域的关系

2）gradient.addColorStop(percent, color)

设置渐变过程中每一部分的颜色
- 填充渐变：ctx.fillStyle = gradient
- 描边渐变：ctx.strokeStyle = gradient

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const gradient = ctx.createLinearGradient(0, 0, 400, 0);
  gradient.addColorStop(0, "#f00");
  gradient.addColorStop(0.5, "#0f0");
  gradient.addColorStop(1, "#00f");
  ctx.fillStyle = gradient;
  ctx.fillRect(0, 0, 400, 400);

  const gradient = ctx.createLinearGradient(0, 0, 400, 0);
  gradient.addColorStop(0, "#f00");
  gradient.addColorStop(0.5, "#0f0");
  gradient.addColorStop(1, "#00f");
  ctx.fillStyle = gradient;
  ctx.fillRect(100, 0, 200, 400);

  const gradient = ctx.createLinearGradient(100, 0, 300, 0);
  gradient.addColorStop(0, "#f00");
  gradient.addColorStop(0.5, "#0f0");
  gradient.addColorStop(1, "#00f");
  ctx.fillStyle = gradient;
  ctx.fillRect(0, 0, 400, 400);
})();

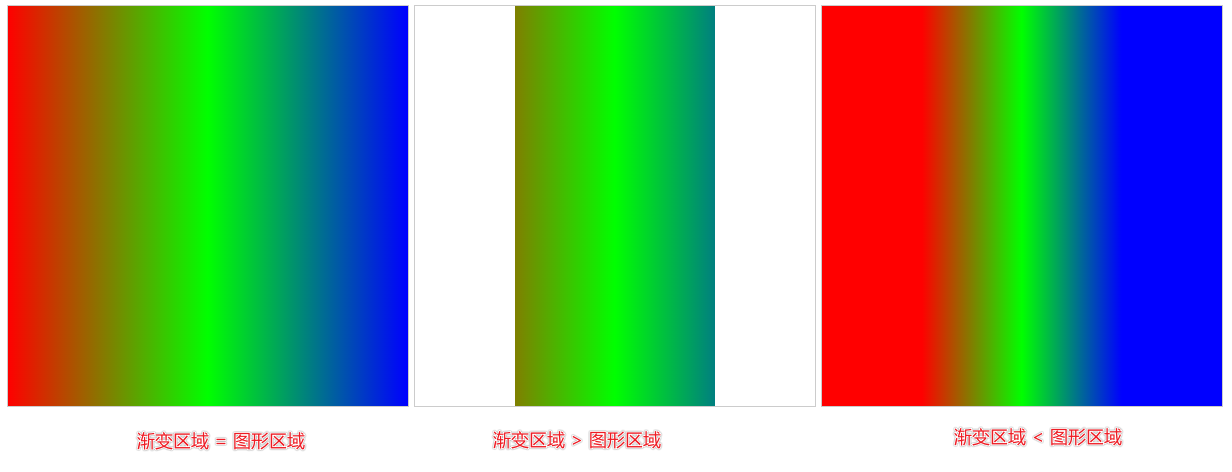

相关信息

如果渐变区域与图形区域相同，则显示完整渐变效果
如果渐变区域比图形区域大，则图形显示对应区域的渐变效果
如果渐变区域比图形区域小，则图形范围的两侧就是渐变两侧的颜色

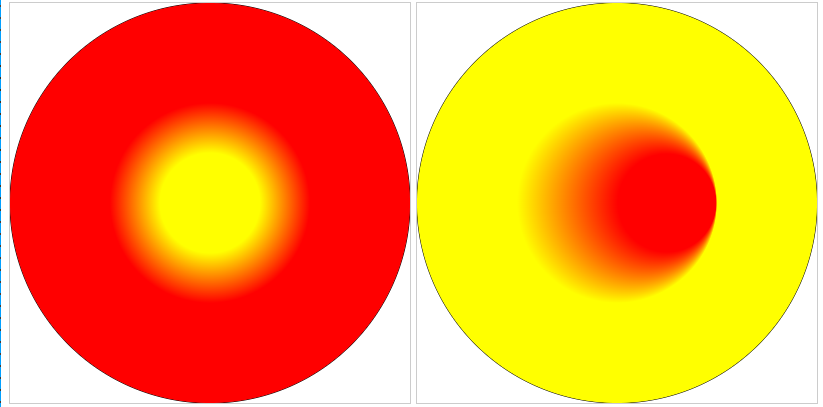

2.径向渐变

1）ctx.createRadialGradient(x1, y1, r1, x2, y2, r2)

创建径向渐变对象
x1, y1, r1：表示渐变开始的圆
x2, y2, r2：表示渐变结束的圆

相关信息

一般都是一个大圆，一个小圆才会有效果
小圆一定要在大圆内，否则会出现意想不到的效果
小圆以里，大圆以外的范围使用渐变两端的颜色

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const gradient = ctx.createRadialGradient(200, 200, 100, 200, 200, 50);
  gradient.addColorStop(0, "#f00");
  gradient.addColorStop(1, "#ff0");
  ctx.fillStyle = gradient;

  ctx.arc(200, 200, 200, 0, Math.PI * 2);
  ctx.stroke();
  ctx.fill();
})();

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const gradient = ctx.createRadialGradient(250, 200, 49, 200, 200, 100);
  gradient.addColorStop(0, "#f00");
  gradient.addColorStop(1, "#ff0");
  ctx.fillStyle = gradient;

  ctx.arc(200, 200, 200, 0, Math.PI * 2);
  ctx.stroke();
  ctx.fill();
})();

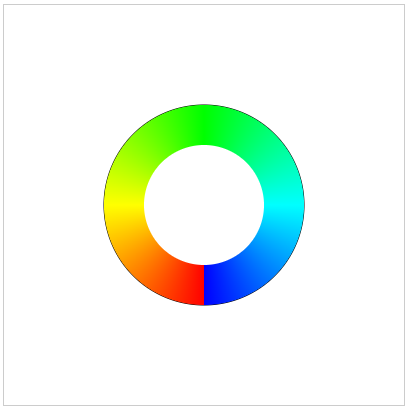

3.锥形渐变

1）ctx.createConicGradient(angle, x, y)

创建锥形渐变对象，CanvasGradient对象
(x, y)：圆心点
angle：起始角度，默认0°角是三点钟方向
- angle = 90° 表示从六点钟方向开始旋转
- angle传参时使用的是角度对应的弧度值

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  const gradient = ctx.createConicGradient(Math.PI / 2, 200, 200);
  gradient.addColorStop(0, "#f00");
  gradient.addColorStop(0.25, "#ff0");
  gradient.addColorStop(0.5, "#0f0");
  gradient.addColorStop(0.75, "#0ff");
  gradient.addColorStop(1, "#00f");
  ctx.fillStyle = gradient;

  ctx.arc(200, 200, 100, 0, Math.PI * 2);
  ctx.stroke();
  ctx.fill();

  ctx.beginPath();
  ctx.fillStyle = "#fff";
  ctx.arc(200, 200, 60, 0, Math.PI * 2);
  ctx.fill();
})();

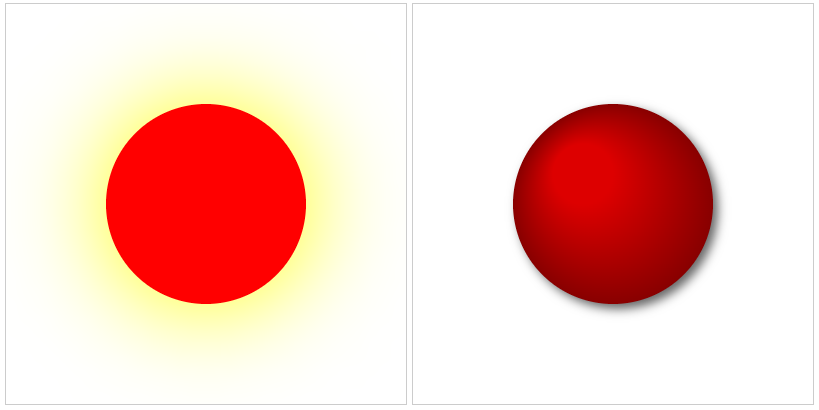

（八）图形阴影

1.设置模糊程度

ctx.shadowBlur
数字越大越模糊

2.设置阴影颜色

ctx.shadowColor

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.shadowColor = "#ff0";
  ctx.shadowBlur = 100;

  ctx.fillStyle = "#f00";
  ctx.arc(200, 200, 100, 0, Math.PI * 2);
  ctx.fill();
})();

3.设置阴影的偏移量

ctx.shadowOffsetX
ctx.shadowOffsetY

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.shadowColor = "#666";
  ctx.shadowBlur = 15;
  ctx.shadowOffsetX = 8;
  ctx.shadowOffsetY = 8;

  const gradient = ctx.createRadialGradient(170, 170, 30, 200, 200, 100);
  gradient.addColorStop(0, "#d00");
  gradient.addColorStop(1, "#800");

  ctx.fillStyle = gradient;
  ctx.arc(200, 200, 100, 0, Math.PI * 2);
  ctx.fill();
})();

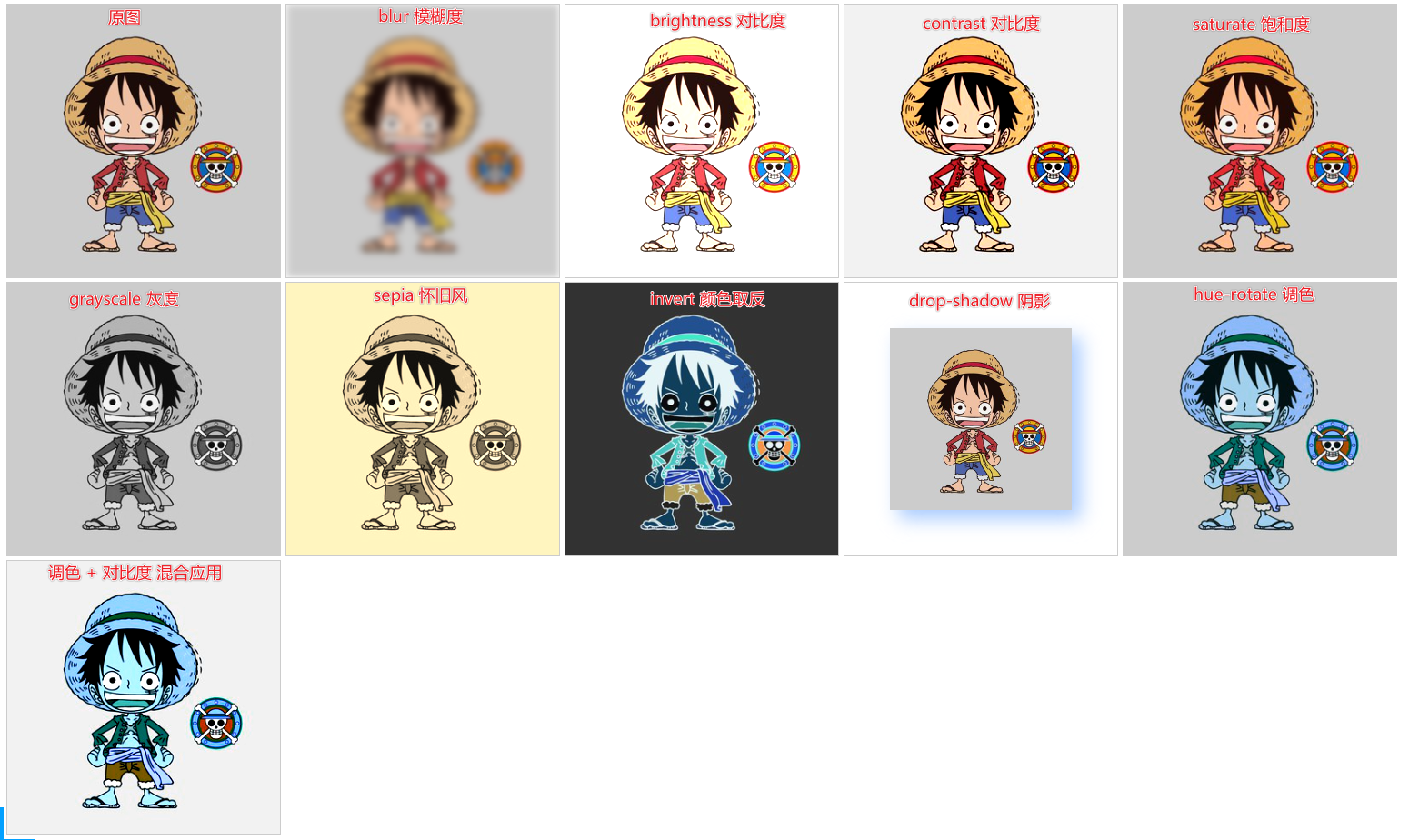

（九）滤镜

对像素点的 rgba 值计算后改变像素的视觉效果
ctx.filter 属性，设置一个或多个滤镜

1.设置模糊

ctx.filter = "blur(10px)"
值越大，模糊效果越明显

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 300;
  canvas.height = 300;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.filter = "blur(4px)";

  const img = new Image();
  img.src = "../imgs/04.png";
  img.onload = function () {
    ctx.drawImage(img, 0, 0, 300, 300);
  };
})();

2.设置亮度

ctx.filter = "brightness(%)"
1不变
<1 变暗
>1 变亮，稍刺眼

ctx.filter = "brightness(1.5)";

3.设置对比度

ctx.filter = "contrast(%)"
1不变
<1 颜色接近
>1 颜色鲜明、更深

ctx.filter = "contrast(1.5)";

4.设置饱和度

ctx.filter = "saturate(%)"
1不变
<1 变灰，rgb颜色占比减少
>1 颜色鲜明，占比最多的颜色通道值增加，其他通道减少

ctx.filter = "saturate(1.5)";

5.设置灰度

ctx.filter = "grayscale(%)"
0不变
1变灰

ctx.filter = "grayscale(1)";

6.设置怀旧风格

ctx.filter = "sepia(1)"
0不变
1怀旧风格（深褐色）

ctx.filter = "sepia(1)";

7.设置反色

ctx.filter = "invert(1)"
0不变
1颜色取反
0.5灰色

ctx.filter = "invert(1)";

8.设置阴影

ctx.filter = "drop-shadow(x, y, blur, color)"
x, y, blur 都需要带px单位

ctx.filter = "drop-shadow(10px 10px 10px #acf)";

9.设置色调

ctx.filter = "hue-rotate(180deg)"
各像素点的色值在色盘上旋转给定角度后，形成新的色值

ctx.filter = "hue-rotate(180deg)";

10.使用多个滤镜

ctx.filter = "hue-rotate(180deg) contrast(0.5)"

ctx.filter = "hue-rotate(180deg) contrast(1.5)";

11.引用svg滤镜

ctx.filter = "url(svgFilterID)"

（十）图像变换

对图形进行移动、旋转、放缩、矩阵斜切

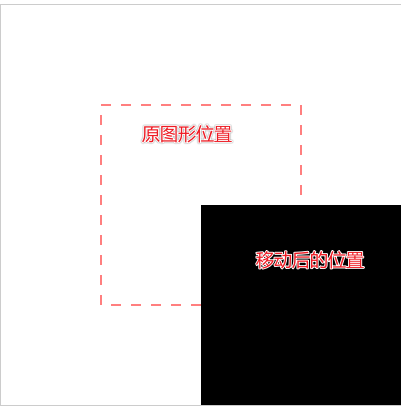

1.图形移动

移动不是动画，只是视觉位置上的变化

1）实现图形位置的移动

ctx.translate(x, y)

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.translate(100, 100);

  ctx.rect(100, 100, 200, 200);
  ctx.fill();
})();

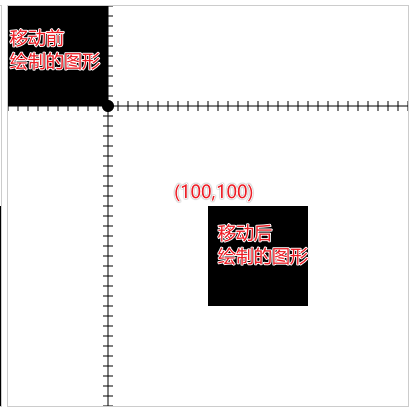

2）原理

实际移动的并不是指定的图形，而是坐标系
对于之前已经绘制过的图形没有影响

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  // 基于原坐标系绘制的图形
  const ctx = canvas.getContext("2d");

  ctx.fillRect(0, 0, 100, 100);

  ctx.translate(100, 100);

  // 绘制坐标系
  ctx.beginPath();
  ctx.moveTo(-400, 0);
  ctx.lineTo(400, 0);
  ctx.moveTo(0, -400);
  ctx.lineTo(0, 400);
  ctx.stroke();

  ctx.beginPath();
  ctx.arc(0, 0, 6, 0, Math.PI * 2);
  ctx.fill();

  for (let i = -400; i <= 400; i += 10) {
    ctx.beginPath();
    ctx.moveTo(i, -5);
    ctx.lineTo(i, 5);
    ctx.stroke();

    ctx.beginPath();
    ctx.moveTo(-5, i);
    ctx.lineTo(5, i);
    ctx.stroke();
  }

  // 新坐标系中绘制图形
  ctx.fillRect(100, 100, 100, 100);
})();

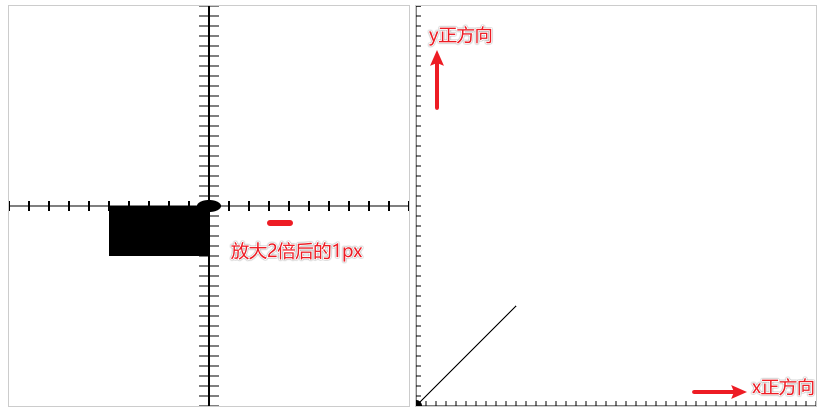

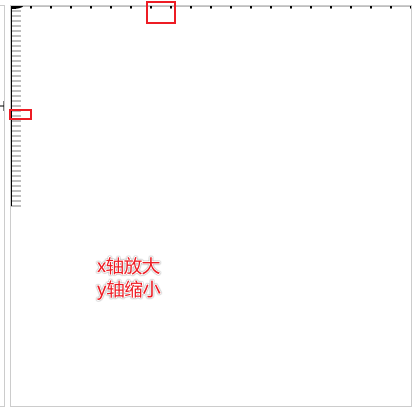

2.图形放缩

本质是对坐标系横纵坐标的放缩
原来长度是多少像素，放缩后还是多少像素，只是视觉效果变化了

1）ctx.scale(xRatio, yRatio)

设置横纵坐标的放缩比例
0 < ratio < 1 缩小
1 < ratio 放大
负数时，对应坐标轴的方向反转

// 横轴坐标放大2倍
ctx.translate(200, 200);
ctx.scale(-2, 1);

// 纵轴反转 => 构建数学坐标系
ctx.translate(0, 400);
ctx.scale(1, -1);

3.图像旋转

1）ctx.rotate(angle)

设置顺时针旋转的角度
旋转的还是坐标系，不是图形

注意

逻辑上传递的是角度，语法上要求传递是弧度
弧度 = 角度 * Math.PI / 180
移动与旋转的设置顺序不同，最终的效果也不相同

(() => {
  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  ctx.strokeStyle = "#f00";
  ctx.setLineDash([10]);
  ctx.strokeRect(100, 100, 50, 50);

  // 变化坐标系
  ctx.translate(125, 125);
  ctx.rotate((45 * Math.PI) / 180);

  // 坐标系中绘制图形
  ctx.fillRect(-25, -25, 50, 50);
})();

4.矩阵变换

Canvas没有提供斜切方法，可以利用矩阵变换来实现
矩阵变换可以实现所有的图形变换（平移、放缩、旋转、斜切）

1）矩阵变换机制

所谓的变换就是将原坐标按照一定的变换公式（逻辑）变换成一个新坐标
- (x, y) -> 矩阵 -> (x', y')
使用齐次坐标系来进行矩阵变换，可以简化平移计算
传递转换矩阵，实现图形变换
- 必须是三行三列的矩阵
- ctx.transform(a, b, c, d, e, f)

|x|	  |a c e|		|x'|
|y|	* |b d f|	=	|y'|
|1|	  |0 0 1|		|1 |

x' = x * a + y * c + 1 * e
y' = x * b + y * d + 1 * f
1 =  x * 0 + y * 0 + 1 * 1

2）矩阵移动

在原有 (x, y) 的基础上，移动指定的数值

/**
 * 横纵各移动100
 * 1 0 100
 * 0 1 100
 * 0 0 1
 */
ctx.transform(1, 0, 0, 1, 100, 100);

3）矩阵放缩

在原有 (x, y) 的基础上，乘上指定的倍率

/**
 * 横向放大至2，纵向缩小至0.5
 * 2 0   0
 * 0 0.5 0
 * 0 0   1
 */
ctx.transform(2, 0, 0, 0.5, 0, 0);

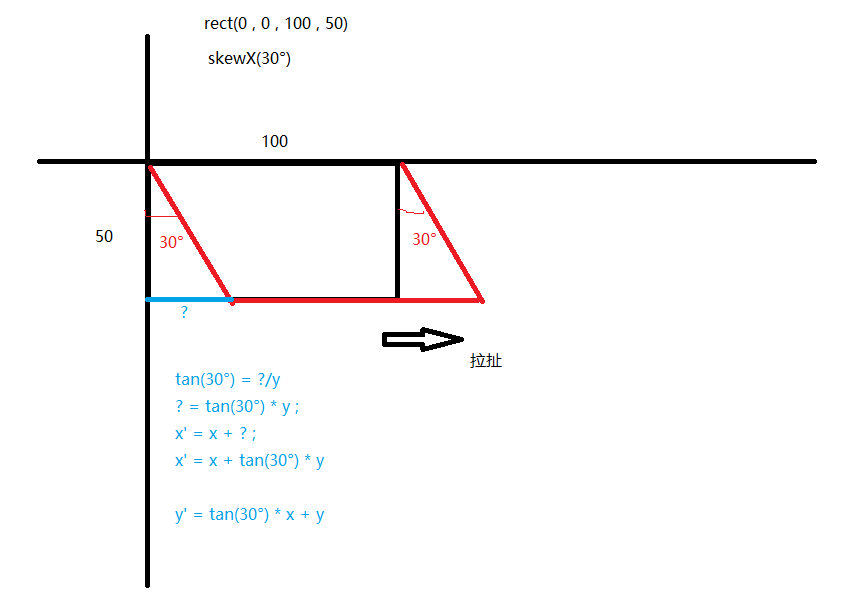

4）矩阵斜切

延x轴或y轴拉扯，使得与x轴或y轴形成一个夹角
- 延x轴斜切，会产生与y轴的夹角，最终x位置发生变化
- 延y轴斜切，会产生与x轴的夹角，最终y位置发生变化

/**
 * 实现skewX(30°)
 * 1	tan(30°)  0
 * 0  1		      0
 * 0  0         1
 */

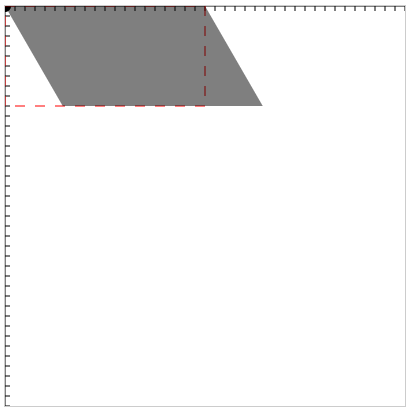

ctx.transform(1, 0, Math.tan((30 * Math.PI) / 180), 1, 0, 0);

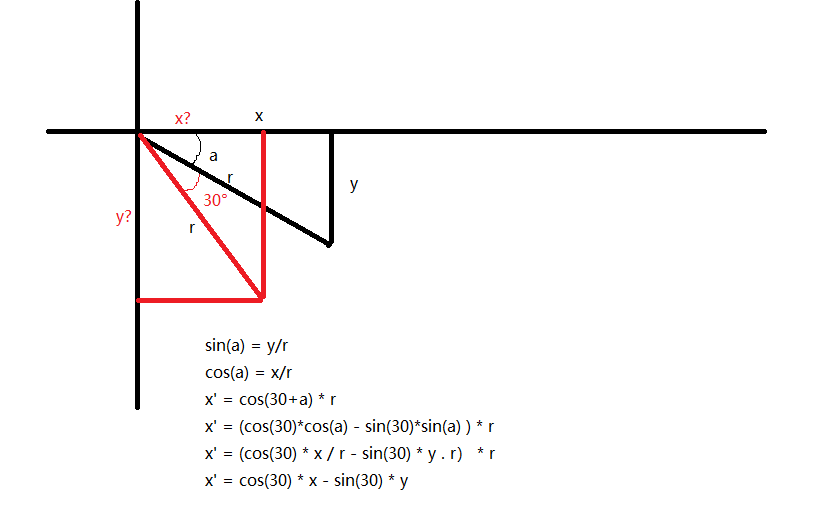

5）矩阵旋转

旋转会发生角度的变化
旋转都是基于 x轴正方向，顺时针旋转
旋转角度是基于原位置的旋转角度，而不是基于x轴的旋转角度，所以还要考虑原位置与x轴夹角

和角公式

sin(a+b) = sin(a) * cos(b) + cos(a) * sin(b)
cos(a+b) = cos(a) * cos(b) - sin(a) * sin(b)

/**
 * 旋转45°
 * cos(30°)   -sin(30°)   0
 * sin(30°)   cos(30°)    0
 * 0          0           1
 */

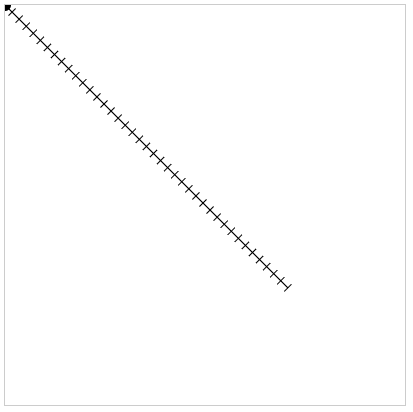

ctx.transform(
  Math.cos((45 * Math.PI) / 180),
  Math.sin((45 * Math.PI) / 180), // a b
  -Math.sin((45 * Math.PI) / 180),
  Math.cos((45 * Math.PI) / 180), // c d
  0,
  0, // e f
);

（十一）状态存储与重置

1.绘制状态/上下文

描边样式，填充样式
线条样式
文本样式
裁剪
合成
图像变换

2.存储

每次调用会将之前设置的状态存储起来（存入栈中）
可以调用多次，将多个状态按照顺序存入栈中

ctx.save();

3.重置

每次调用会重置状态
将当前状态从栈中移除（删除），恢复到上一次的状态

ctx.restore();

注意

save 和 restore 不是必须的
可以手动按照逻辑，恢复上一次的状态

(() => {

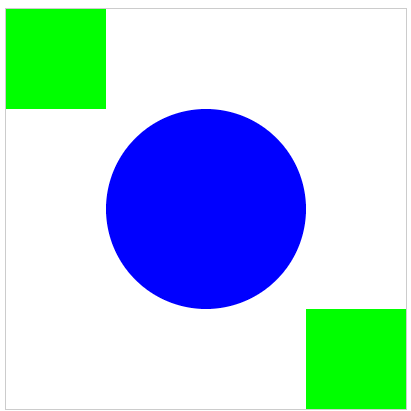

  const canvas = document.createElement("canvas");
  canvas.width = 400;
  canvas.height = 400;
  document.body.append(canvas);

  const ctx = canvas.getContext("2d");

  // 填充一个绿色的矩形
  ctx.save();
  ctx.fillStyle = "#0f0";
  ctx.beginPath();
  ctx.fillRect(0, 0, 100, 100);

  // 填充一个蓝色的圆
  ctx.save();
  ctx.fillStyle = "#00f";
  ctx.beginPath();
  ctx.arc(200, 200, 100, 0, Math.PI * 2);
  ctx.fill();

  // 填充一个绿色的矩形
  // ctx.fillStyle = '#0f0'; // 逻辑上恢复状态
  ctx.restore(); // 通过restore方法恢复状态，移除蓝色圆save的状态，剩余绿色矩形save的状态
  ctx.fillRect(300, 300, 100, 100);
})();

（十二）实战案例

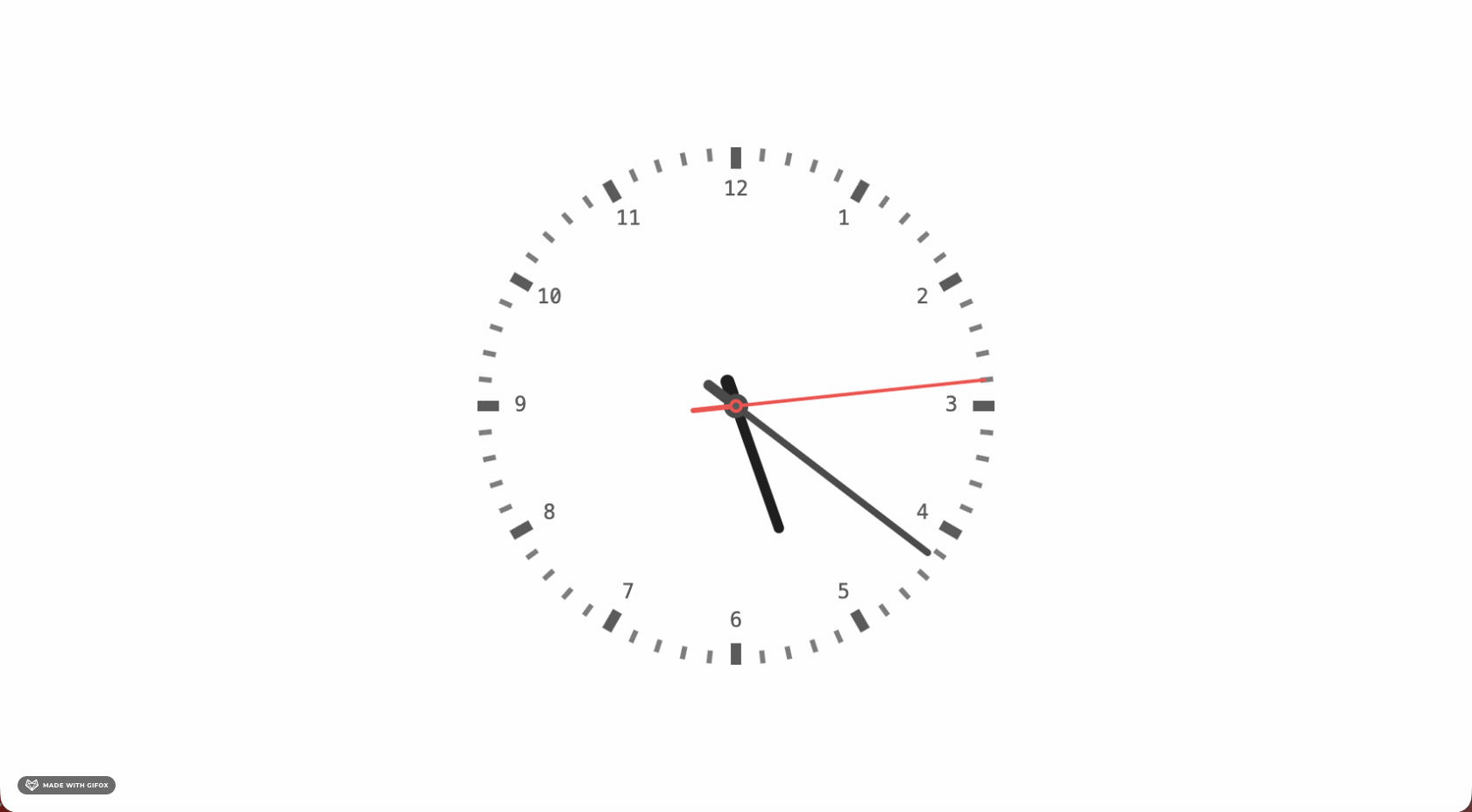

1.动态时钟

表盘
刻度（大刻度、小刻度）
表针（时针、分针、秒针）
- 表针需要不停的变动
动画绘制
表针角度

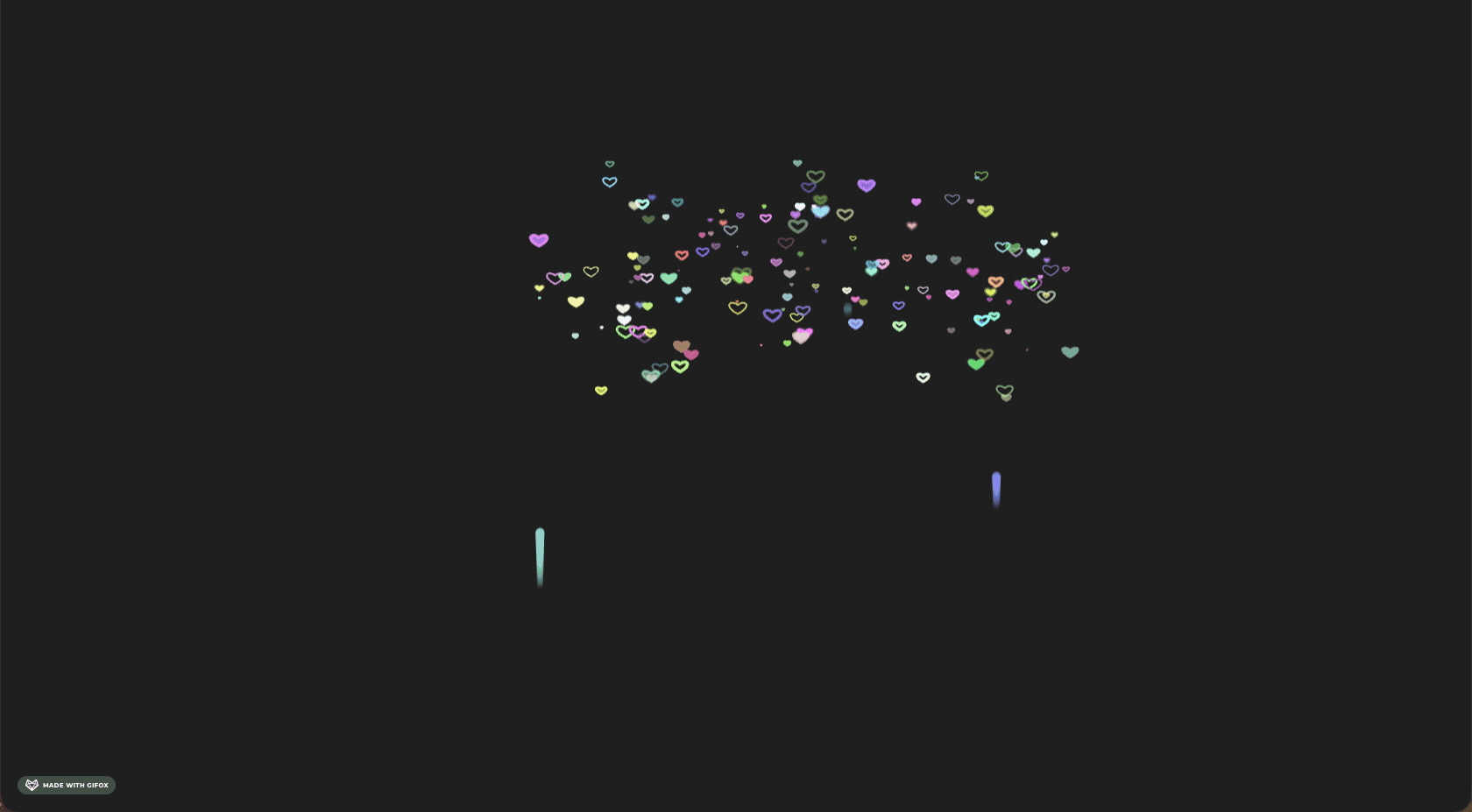

2.粒子烟花

1）烟花升空

由多个小球组成一个烟花升空拖尾的效果
每一个小球的半径依次减小
每一个小球的透明度依次变化，上升过程中，透明度整体还会变化
- 第一瞬间10个小球的透明度分别是：1、0.99、0.98、......
- 第二瞬间10个小球的透明度分别是：0.5、0.49、0.48、......

2）烟花爆炸

烟花主体消失
绘制一组小颗粒
沿着圆弧扩散

相关信息

有的烟花处于升空状态，有的烟花处于爆炸状态，两个效果可以同时进行
所以需要每一次都重新绘制
涉及对象
- 烟花对象
- 小球对象，组成烟花主体
- 粒子对象，爆炸中的例子

从升空到爆炸
- 每隔一段时间，升空一个烟花
- 当屏幕中达到3个烟花时，最开始烟花就可以爆炸了
爆炸的时候，烟花主体消失（不再绘制）
绘制爆炸后产生的粒子（400, 500），每次重新绘制的时候，改变其位置

3.贪吃蛇

1）组成部分

棋盘
蛇（蛇头 + 身体）
食物

2）提供2个画布

一个绘制棋牌（静态）
一个绘制蛇 + 食物（动态）

3）绘制蛇

将蛇设计成一个对象
设计一个矩形对象，表示蛇的组成，表示食物

4）蛇（头）的移动

注意方向
每绘制一个新位置，要将原来位置的图形删除掉

5）生成食物

随机绘制一个矩形
确保在一个空白的位置（没有蛇的位置）
设计
- 定义一个对象
  - key表示每一个格子的坐标
  - value表示格子的占用状态，0空闲，1占用
- 每次绘制矩形的时候，将其格子设置为1，清除矩形的时候，将其格子设置为0
- 生成食物时，随机一个格子位置，判断其状态，1就重新随机，0绘制食物

6）吃食物&身体变化&身体移动

当蛇头坐标与食物坐标相撞时，表示吃到食物
吃到食物后，蛇的身体会边长，视觉效果上看就是后面身体的部分都没有变化，只有原来蛇头的位置加了一块身体，所以只需要在body的头部增加一个矩形，并绘制即可
没有吃到食物，当蛇移动时，视觉效果上，最后一个位置的身体部分消失，在原来蛇头的位置增加了新的身体部分，其余部分没有变化，所以只需要将最后一个矩形移动到body的最前面并绘制即可

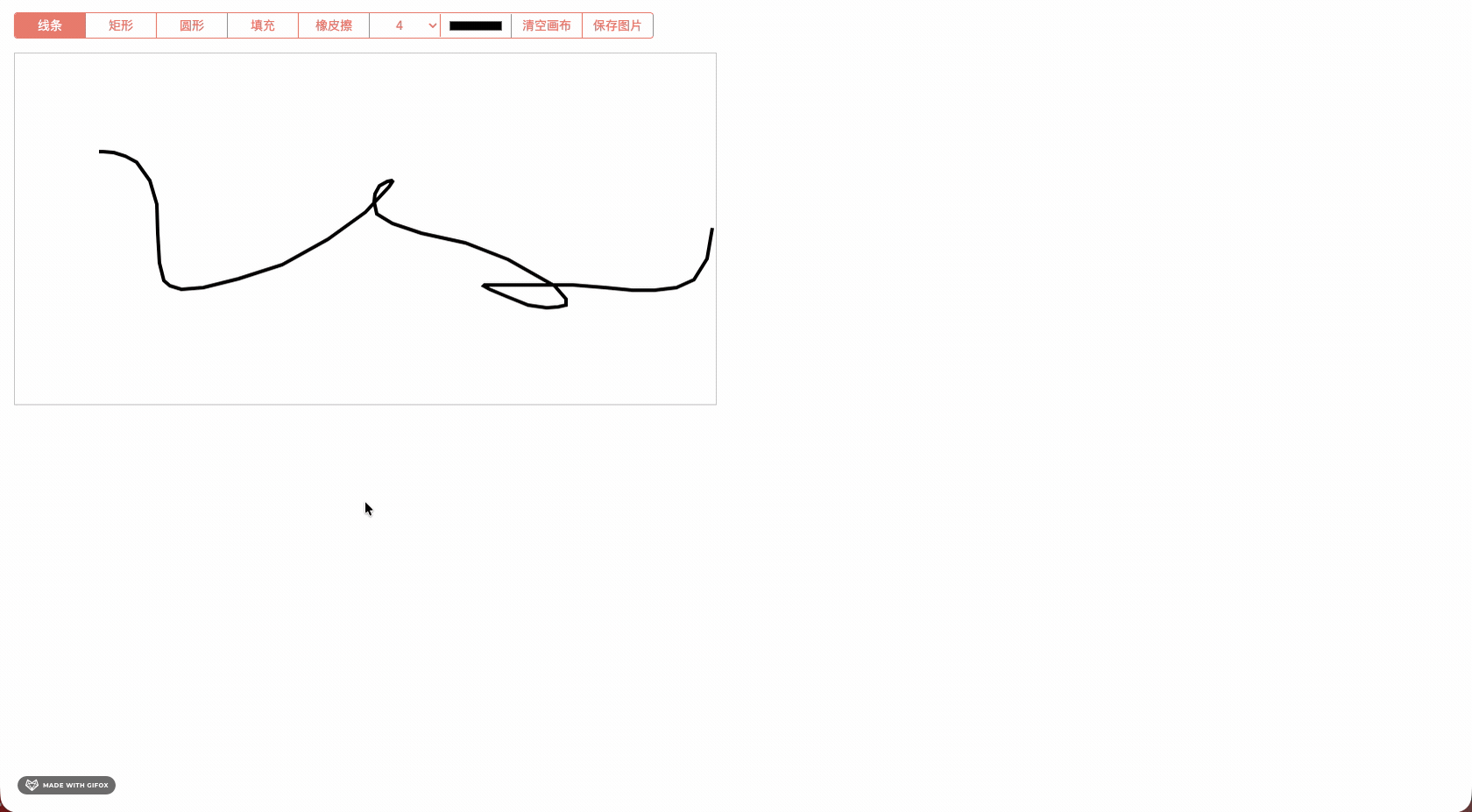

4.画图板

1）线条绘制

多个点的连线
鼠标按下是起始点
鼠标移动，产生过程点
鼠标抬起，绘制结束

2）矩形绘制

起始点，宽高
鼠标按下，获得起始点
鼠标移动，产生过程点
通过两点，可以计算宽高
矩形在绘制过程中，没有抬起鼠标，则还处于选择阶段，矩形没有确定，有一个拖拽的视觉效果
实际上是一个不断绘制的过程，此时存在一个问题
- 由于矩形会与其他图形产生覆盖，如果删除之前绘制的矩形，也会将之前图形覆盖的部分也删除
- 为了提高性能，考虑使用2个画布
- 在第一个画布中，绘制当前的这一个图形，提起鼠标后，图形确定，再将其绘制到第二个画布上

3）圆形绘制

圆心点，半径
鼠标按下，获得起始点
鼠标移动，产生过程点
起始点和过程点，计算半径和圆心点
可能是正圆，也可能是椭圆
圆的拖拽绘制与矩形相同

4）填充

不是对某一个图形进行填充，而是对一块合围区域填充
合围区域可能是有多个图形部分合围而成
难点：如何确定这个合围区域？
- 可以通过像素操作来实现
- 以触发填充操作的那个点为基准，获得那个点的rgba值
- 然后向四周分散，一次找到四周所有的点，与这个rgba比较
  - 完全相等，就实现颜色的变化，继续向四周扩散
  - 不相等，说明已经到了一个边界，就不继续发散了

// 递归（范围有限）
// 改变当前点的颜色
function change(x, y) {
  // 获得要改变这个点的原始颜色 (如何根据坐标点，获得其imageData中的显色位置)
  const i = point2Index(imageData, x, y);
  // 判断这个原始颜色和基准颜色是否相同，相同就改，不相同就结束了
  if (
    baseImageData.data[0] == imageData.data[i] &&
    baseImageData.data[1] == imageData.data[i + 1] &&
    baseImageData.data[2] == imageData.data[i + 2] &&
    baseImageData.data[3] == imageData.data[i + 3]
  ) {
    // 相等，这个位置颜色可以改变
    imageData.data[i] = 255;
    imageData.data[i + 1] = 0;
    imageData.data[i + 2] = 0;
    imageData.data[i + 3] = 255;

    // 继续发散，再检查其四周
    change(x - 1, y);
    change(x + 1, y);
    change(x, y + 1);
    change(x, y - 1);
  } else {
    // 不相等，到达边界
    return;
  }
}
change(this.x, this.y);

5）橡皮擦

与刮刮乐实现过程相似
本质还是画线条
只不过与原图形的合成关系发生了变化

6）综上分析

目前需要2个画布
- 一个体现绘制过程
- 一个用来展示绘制结果
需要图形对象
- 包括多种类型（线条、矩形、圆形、橡皮擦）

十五、Canvas 详细版

# （一）概述

# 1.Canvas绘制的图形是位图

# 2.Canvas绘制的内容不属于dom元素

# 3.Canvas应用领域

# （二）画布与画笔

# 1.创建画布和画笔

# 2.提供canvas标签的方式

# 1）方式一：直接定义canvas标签

# 2）方式二：JS创建canvas标签

# 3.canvas标签的版本检查

# 1）使用文本/图片替换canvas

# 2）脚本检测

# 4.画布区域特点

# 1）坐标系

# 2）画布区域

# 3）放置区域

# （三）绘制图形

# 1.绘制矩形

# 1）填充矩形

# 2）描边矩形

# 3）矩形路径

# 2.beginPath方法

# 3.绘制圆角矩形

# 1）r 有多种写法，可以实现四个圆角单独设置

# 4.绘制直线&折线

# 1）概念

# 2）绘制

# 5.线条API

# 1）ctx.lineWidth 属性

# 2）ctx.lineCap 属性

# 3）ctx.lineJoin 属性

# 4）ctx.miterLimit 属性

# 5）ctx.setLineDash(array) 方法

# 6）ctx.lineDashOffset 属性

# 6.清除画布

# 1）清除画布中的指定矩形区域

# 7.虚线小动画

# 8.closePath方法

# 9.绘制圆弧

# 1）arc(x, y, r, startAngle, endAngle[, dir])

# 2）arcTo(x1, y1, x2, y2, r)

# 10.绘制椭圆

# 1）ctx.ellipse(x, y, rx, ry, rotate, startAngle, endAngle[, dir])

# 11.绘制曲线

# 1）概念

# 2）原理

# 3）绘制二次贝塞尔曲线

# 4）绘制三次贝塞尔曲线

# 12.绘制文本

# 1）ctx.fillText(textStr, x, y[, maxWidth])

# 2）ctx.strokeText()

# 3）ctx.font

# 4）ctx.textAlign

# 5）ctx.textBaseline

# 6）ctx.measureText(text)

# （四）使用图像

# 1.基本使用

# 1）图片源

# 2）ctx.drawImage(imgSource, x, y)

# 3）ctx.drawImage(imgSource, x, y, width, height)

# 4）ctx.drawImage(imgSource, x1, y1, w1, h1, x2, y2, w2, h2)

# 2.图像与动画

# 3.视频图像

# 4.Canvas图像

# 1）Canvas引入

# 2）Canvas下载

# 5.图像像素处理

# 1）ctx.getImageData(x, y, width, height)

# 2）ctx.putImageData(imageData, x, y)

# 6.图像填充

# 1）ctx.createPattern(imgSource, repetition)

# 2）设置背景

# （五）图像裁剪

# 1.ctx.clip()

# 2.ctx.clip(rule)

# 1）非零环绕

# 2）奇偶环绕

# （六）图像合成

# 1.路径（形状）合成

（一）概述

1.Canvas绘制的图形是位图

2.Canvas绘制的内容不属于dom元素

3.Canvas应用领域

（二）画布与画笔

1.创建画布和画笔

2.提供canvas标签的方式

1）方式一：直接定义canvas标签

2）方式二：JS创建canvas标签

3.canvas标签的版本检查

1）使用文本/图片替换canvas

2）脚本检测

4.画布区域特点

1）坐标系

2）画布区域

3）放置区域

（三）绘制图形

1.绘制矩形

1）填充矩形

2）描边矩形

3）矩形路径

2.beginPath方法

3.绘制圆角矩形

1）r 有多种写法，可以实现四个圆角单独设置

4.绘制直线&折线

1）概念

2）绘制

5.线条API

1）ctx.lineWidth 属性

2）ctx.lineCap 属性

3）ctx.lineJoin 属性

4）ctx.miterLimit 属性

5）ctx.setLineDash(array) 方法

6）ctx.lineDashOffset 属性

6.清除画布

1）清除画布中的指定矩形区域

7.虚线小动画

8.closePath方法

9.绘制圆弧

1）arc(x, y, r, startAngle, endAngle[, dir])

2）arcTo(x1, y1, x2, y2, r)

10.绘制椭圆

1）ctx.ellipse(x, y, rx, ry, rotate, startAngle, endAngle[, dir])

11.绘制曲线

1）概念

2）原理

3）绘制二次贝塞尔曲线

4）绘制三次贝塞尔曲线

12.绘制文本

1）ctx.fillText(textStr, x, y[, maxWidth])

2）ctx.strokeText()

3）ctx.font

4）ctx.textAlign

5）ctx.textBaseline

6）ctx.measureText(text)

（四）使用图像

1.基本使用

1）图片源

2）ctx.drawImage(imgSource, x, y)

3）ctx.drawImage(imgSource, x, y, width, height)

4）ctx.drawImage(imgSource, x1, y1, w1, h1, x2, y2, w2, h2)

2.图像与动画

3.视频图像

4.Canvas图像

1）Canvas引入

2）Canvas下载

5.图像像素处理

1）ctx.getImageData(x, y, width, height)

2）ctx.putImageData(imageData, x, y)

6.图像填充

1）ctx.createPattern(imgSource, repetition)

2）设置背景

（五）图像裁剪

1.ctx.clip()

2.ctx.clip(rule)

1）非零环绕

2）奇偶环绕

（六）图像合成

1.路径（形状）合成

1）以前面图形为主导
